Tủ Điện 3 Pha Dùng Để Làm Gì? Vai Trò Quan Trọng Trong Hệ Thống Điện
Trong các công trình nhà xưởng, cơ sở sản xuất, tòa nhà hay khu vực sử dụng nhiều thiết bị công suất lớn, việc phân phối điện an toàn và ổn định luôn là yếu tố được đặt lên hàng đầu. Đây cũng là lý do Tủ điện 3 pha ngày càng được sử dụng phổ biến trong các hệ thống điện dân dụng, thương mại và công nghiệp.
Không chỉ có chức năng tập trung các thiết bị điện, Tủ điện 3 pha còn đảm nhiệm vai trò phân phối nguồn điện, đóng cắt mạch, bảo vệ thiết bị và hỗ trợ kiểm soát quá trình vận hành. Khi được thiết kế đúng với nhu cầu thực tế, tủ giúp hệ thống điện hoạt động khoa học hơn, thuận tiện kiểm tra và hạn chế ảnh hưởng khi phát sinh sự cố.
Vậy Tủ điện 3 pha dùng để làm gì, cấu tạo gồm những gì và được ứng dụng ở đâu? Hiểu rõ những vấn đề này sẽ giúp chủ công trình lựa chọn giải pháp phù hợp hơn.

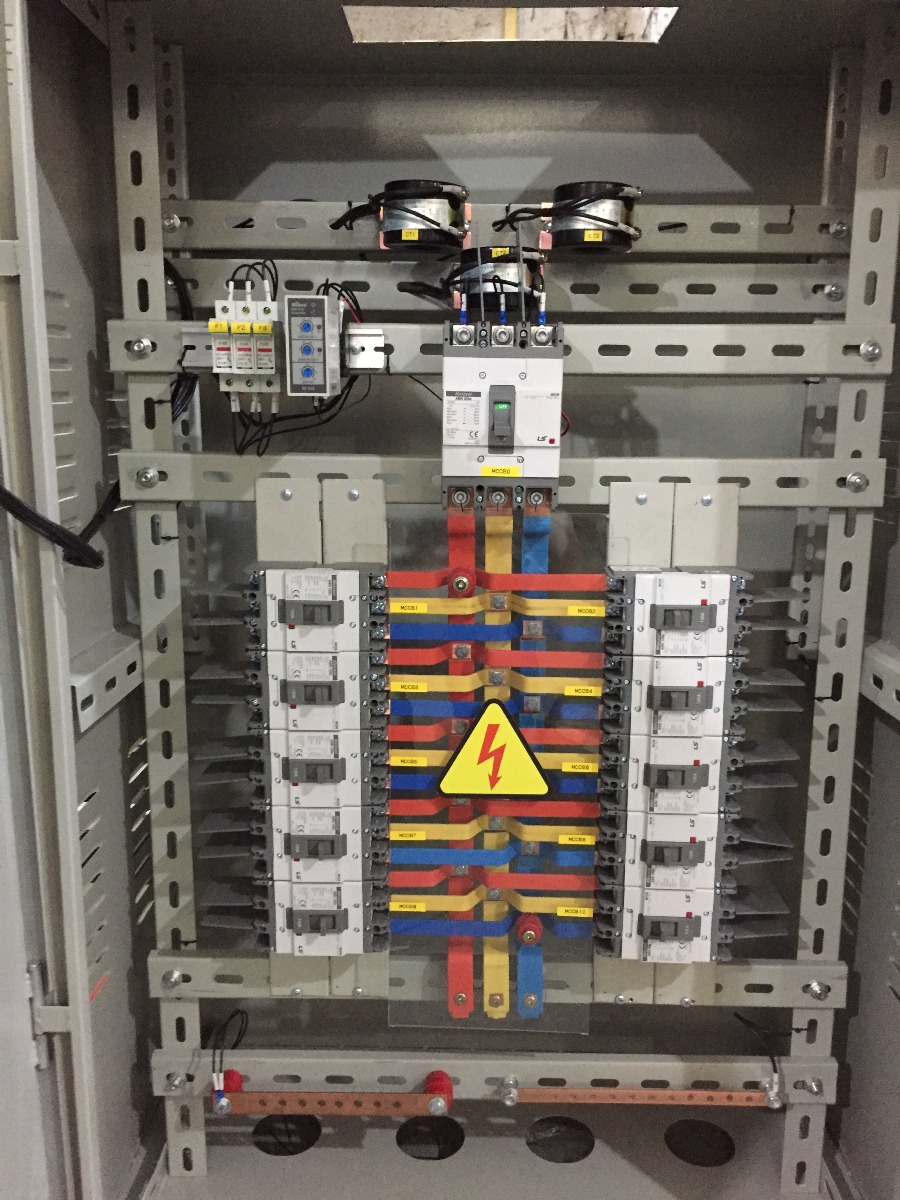

Tủ điện 3 pha là gì?
Tủ điện 3 pha là thiết bị được sử dụng để tiếp nhận nguồn điện 3 pha, sau đó phân phối đến các mạch điện và thiết bị sử dụng điện trong công trình. Bên trong tủ thường được bố trí nhiều thiết bị như aptomat, thanh cái, thiết bị đo lường, thiết bị bảo vệ và các linh kiện kết nối.
Tùy theo quy mô và mục đích sử dụng, Tủ điện 3 pha có thể được thiết kế thành tủ điện tổng, tủ điện phân phối, tủ điều khiển hoặc tủ cấp nguồn cho từng khu vực.
Đặc biệt, trong những hệ thống có nhiều máy móc và động cơ công suất lớn, tủ điện phân phối 3 pha giúp tổ chức nguồn điện thành từng nhánh rõ ràng, từ đó thuận tiện hơn cho việc quản lý và bảo trì.

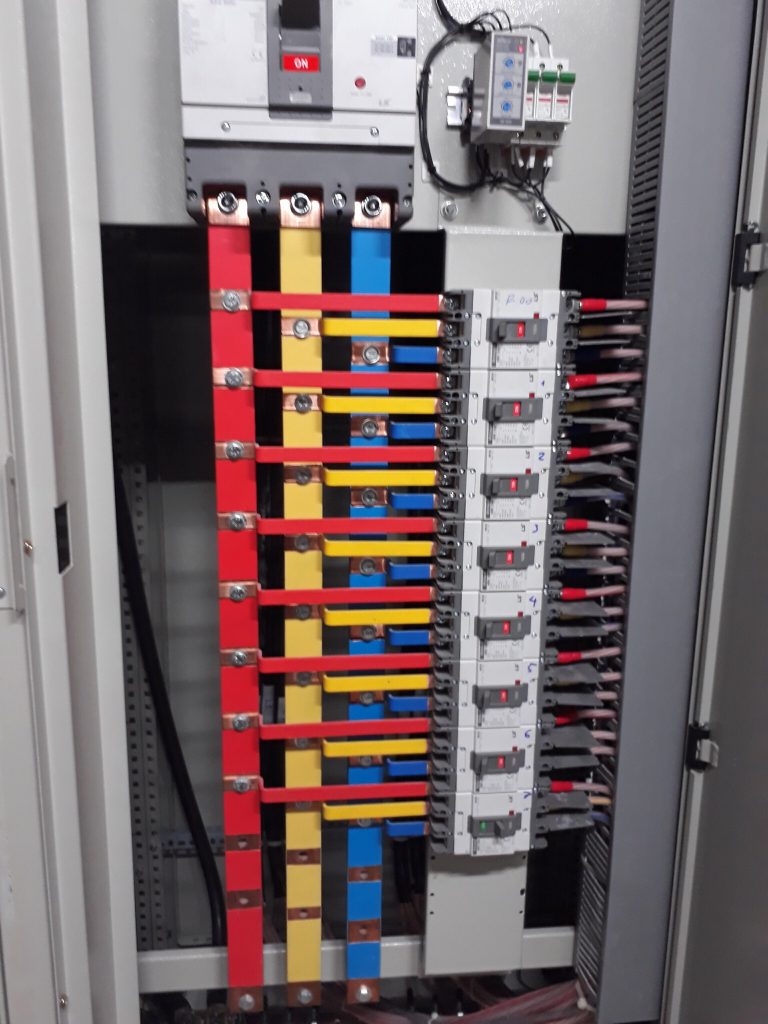

Tủ điện 3 pha dùng để làm gì?
Phân phối điện đến nhiều thiết bị
Chức năng cơ bản nhất của Tủ điện 3 pha là tiếp nhận nguồn điện đầu vào và phân chia thành nhiều mạch điện khác nhau.
Thay vì cấp nguồn trực tiếp đến từng thiết bị, nguồn điện được đưa qua tủ rồi phân phối đến từng khu vực hoặc nhóm phụ tải. Cách làm này giúp hệ thống điện được bố trí khoa học, dễ kiểm soát và thuận tiện khi cần mở rộng.
Ví dụ, Tủ điện 3 pha cho nhà xưởng có thể phân phối nguồn điện đến máy móc sản xuất, hệ thống chiếu sáng, điều hòa, máy bơm, quạt thông gió và nhiều thiết bị khác.
Bảo vệ hệ thống điện
Ngoài phân phối nguồn điện, Tủ điện 3 pha còn là nơi lắp đặt các thiết bị bảo vệ như MCB, MCCB, RCBO hoặc các thiết bị phù hợp với đặc điểm của hệ thống.
Khi xảy ra tình trạng quá tải hoặc ngắn mạch, thiết bị bảo vệ có thể ngắt nguồn điện tại khu vực tương ứng. Nhờ vậy, nguy cơ ảnh hưởng đến dây dẫn, thiết bị và toàn bộ hệ thống được hạn chế.
Đây là lý do tủ điện 3 pha công nghiệp thường được thiết kế với hệ thống đóng cắt và bảo vệ riêng cho từng nhóm phụ tải.
Đóng cắt nguồn điện chủ động
Khi cần sửa chữa, bảo trì hoặc kiểm tra một thiết bị, người vận hành có thể ngắt mạch tương ứng trên Tủ điện 3 pha thay vì phải ngắt toàn bộ nguồn điện của công trình.
Điều này đặc biệt hữu ích tại nhà xưởng và các cơ sở cần duy trì hoạt động liên tục. Việc phân chia thành nhiều mạch giúp quá trình bảo trì chủ động và thuận tiện hơn.
Hỗ trợ theo dõi tình trạng điện
Một số Tủ điện 3 pha được trang bị đồng hồ đo điện áp, dòng điện, công suất hoặc các thiết bị giám sát khác.
Thông qua những thông số này, người vận hành có thể theo dõi tình trạng hoạt động của hệ thống, nhận biết sự thay đổi bất thường của tải và chủ động kiểm tra khi cần thiết.

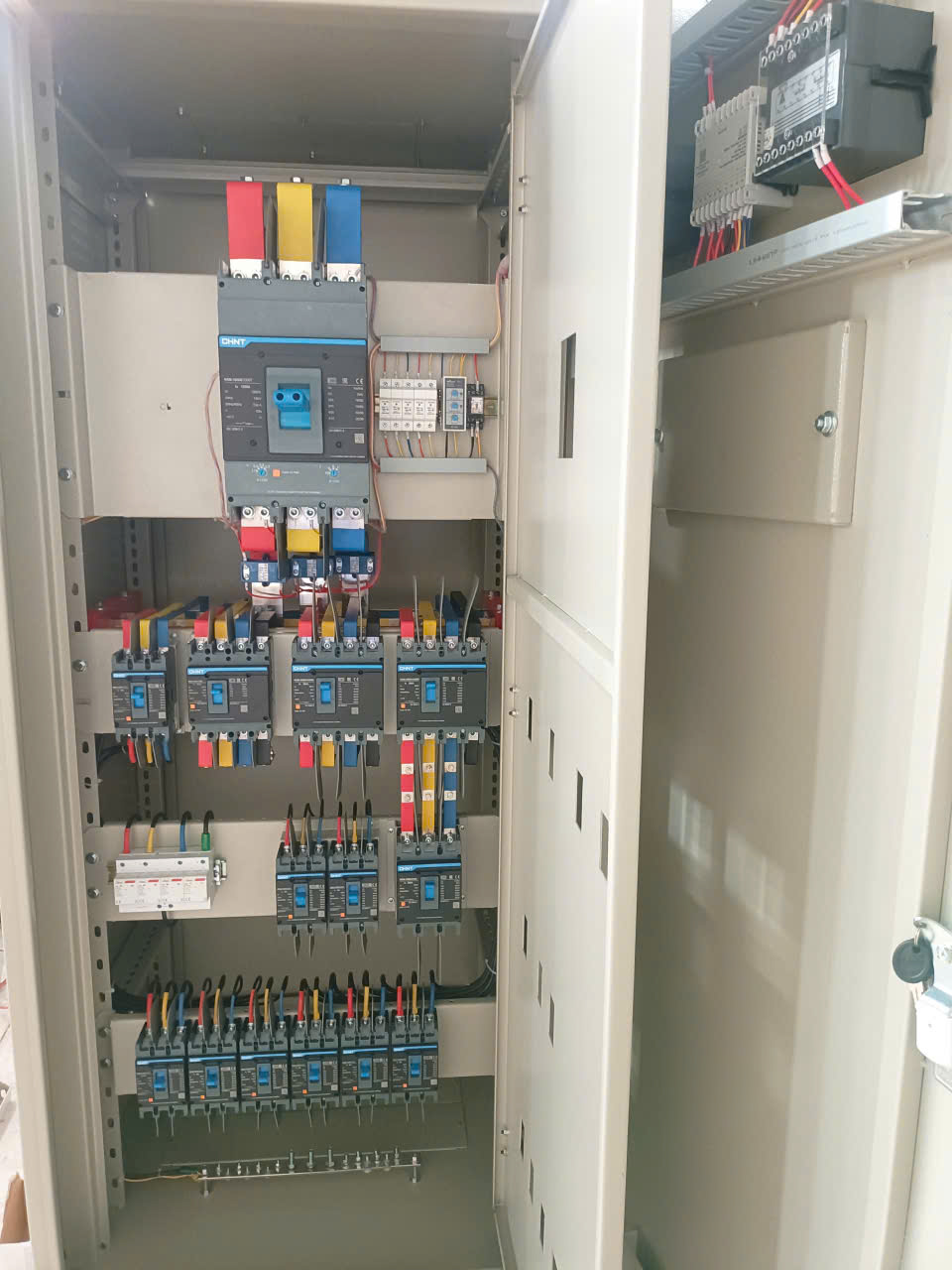

Cấu tạo cơ bản của Tủ điện 3 pha
Cấu hình của Tủ điện 3 pha không hoàn toàn giống nhau. Tùy vào công suất, số lượng thiết bị và mục đích sử dụng, mỗi tủ sẽ được thiết kế với cấu hình riêng.
Aptomat tổng
Aptomat tổng có nhiệm vụ đóng cắt nguồn điện chính của tủ. Thiết bị được lựa chọn dựa trên dòng điện thiết kế và đặc điểm của hệ thống.
Đối với những hệ thống có công suất lớn, việc lựa chọn thiết bị đóng cắt phù hợp là yếu tố quan trọng để đảm bảo khả năng vận hành an toàn.
Aptomat nhánh
Sau nguồn tổng thường là các nhánh điện cấp cho từng khu vực hoặc nhóm thiết bị. Việc chia thành nhiều nhánh giúp dễ dàng kiểm soát và cô lập từng phần khi xảy ra sự cố.
Thanh cái
Thanh cái trong Tủ điện 3 pha có nhiệm vụ kết nối và phân phối nguồn điện đến các thiết bị bên trong tủ. Kích thước và khả năng chịu tải của thanh cái cần được tính toán phù hợp với dòng điện của hệ thống.
Thiết bị đo lường và bảo vệ
Tùy nhu cầu, tủ có thể được tích hợp đồng hồ đo điện, đèn báo, biến dòng, thiết bị chống sét lan truyền hoặc những thiết bị giám sát khác.
Việc bố trí các thiết bị này giúp quá trình vận hành và kiểm tra tủ điện 3 pha thuận tiện hơn.
Tủ điện 3 pha được sử dụng ở đâu?
Tại nhà xưởng và cơ sở sản xuất
Nhà xưởng là môi trường có nhu cầu sử dụng điện lớn và đa dạng. Máy móc, động cơ, hệ thống chiếu sáng và thiết bị phụ trợ thường hoạt động đồng thời.
Vì vậy, Tủ điện 3 pha cho nhà xưởng giúp phân chia nguồn điện thành nhiều khu vực, đồng thời hỗ trợ kiểm soát từng nhóm phụ tải.
Tại tòa nhà và công trình thương mại
Các tòa nhà văn phòng, trung tâm thương mại, khách sạn và công trình dịch vụ cũng cần hệ thống phân phối điện được tổ chức rõ ràng.
Tủ điện 3 pha có thể đảm nhiệm việc cấp nguồn cho hệ thống điều hòa, chiếu sáng, bơm nước, thiết bị kỹ thuật và nhiều phụ tải khác.
Tại cơ sở kinh doanh
Những cơ sở sử dụng nhiều thiết bị điện công suất lớn có thể sử dụng tủ điện phân phối 3 pha để quản lý nguồn điện hiệu quả hơn.

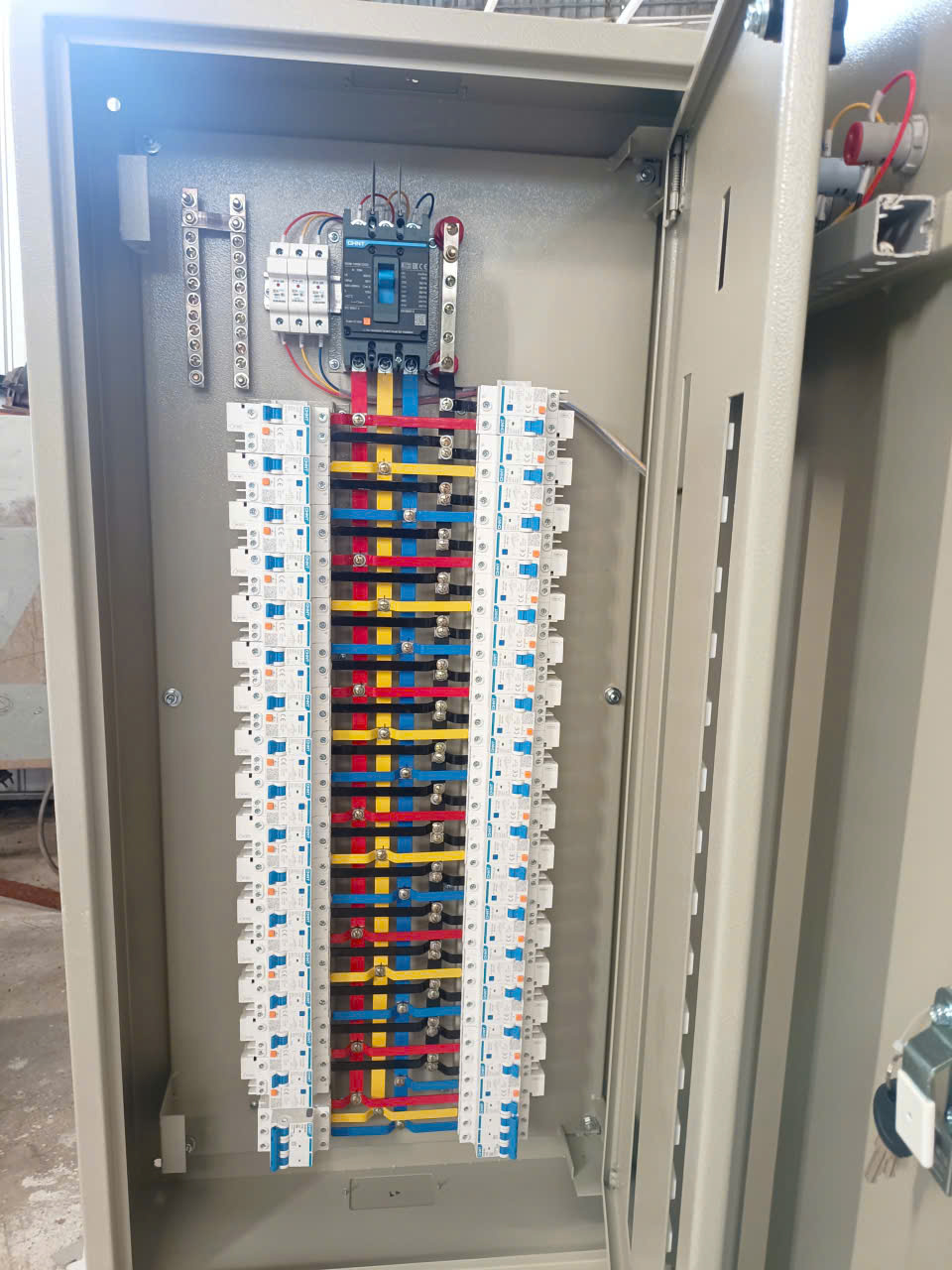

Vì sao cần thiết kế Tủ điện 3 pha đúng nhu cầu?
Một chiếc tủ có kích thước lớn chưa chắc đã phù hợp với hệ thống. Điều quan trọng là Tủ điện 3 pha phải được tính toán dựa trên công suất, dòng tải, số lượng thiết bị và môi trường lắp đặt.
Hạn chế tình trạng quá tải
Việc xác định chính xác phụ tải giúp lựa chọn aptomat, dây dẫn và thanh cái phù hợp. Nếu tính toán không chính xác, hệ thống có thể xảy ra hiện tượng quá tải, phát nhiệt hoặc thiết bị bảo vệ thường xuyên tác động.
Phân bổ tải hợp lý
Đối với hệ thống có nhiều phụ tải một pha kết hợp với phụ tải ba pha, việc phân bổ tải hợp lý giữa các pha là yếu tố cần được quan tâm.
Một Tủ điện 3 pha chất lượng không chỉ cần thiết bị tốt mà còn phải có cách bố trí và phân chia tải phù hợp.
Dễ dàng bảo trì và mở rộng
Hệ thống điện có thể phát sinh thêm thiết bị trong quá trình hoạt động. Vì vậy, khi thiết kế Tủ điện 3 pha công nghiệp, nên tính đến khả năng mở rộng trong tương lai.
Bên cạnh đó, dây dẫn được đánh dấu rõ ràng, thiết bị bố trí khoa học và không gian thao tác hợp lý sẽ giúp kỹ thuật viên dễ kiểm tra, sửa chữa và bảo trì.
Những tiêu chí cần quan tâm khi chọn Tủ điện 3 pha
Xác định công suất sử dụng
Trước khi lựa chọn Tủ điện 3 pha, cần xác định tổng công suất và dòng điện của các thiết bị sẽ sử dụng. Đây là cơ sở để lựa chọn thiết bị đóng cắt và cấu hình tủ phù hợp.
Xem xét vị trí lắp đặt
Tủ lắp đặt trong phòng kỹ thuật sẽ có yêu cầu khác với tủ đặt tại nhà xưởng hoặc khu vực có nhiều bụi, độ ẩm cao.
Do đó, cần lựa chọn kết cấu vỏ và mức độ bảo vệ phù hợp với môi trường thực tế.
Chú trọng hệ thống bảo vệ
Thiết bị bảo vệ cần được lựa chọn phù hợp với đặc điểm của từng mạch điện. Một hệ thống được thiết kế tốt sẽ giúp giới hạn phạm vi ảnh hưởng khi xảy ra sự cố.
Ưu tiên khả năng vận hành lâu dài
Ngoài chức năng phân phối điện, Tủ điện 3 pha cần có kết cấu chắc chắn, bố trí thiết bị khoa học và thuận tiện cho việc kiểm tra định kỳ.
Tủ Điện Đại Cường Phát – Giải pháp Tủ điện 3 pha theo nhu cầu
Việc lựa chọn Tủ điện 3 pha nên dựa trên nhu cầu sử dụng thực tế thay vì chỉ quan tâm đến kích thước hoặc số lượng thiết bị bên trong tủ. Công suất, loại phụ tải, môi trường lắp đặt và yêu cầu vận hành đều cần được xem xét trước khi đưa ra cấu hình.
Tủ Điện Đại Cường Phát cung cấp các giải pháp tủ điện phục vụ nhu cầu phân phối và điều khiển điện cho nhiều công trình. Với định hướng thiết kế phù hợp từng hệ thống, đơn vị hỗ trợ tư vấn cấu hình tủ điện 3 pha công nghiệp, tủ điện phân phối và các giải pháp liên quan theo nhu cầu thực tế.
