Tủ Điện Công Nghiệp Có Gì? Cấu Tạo Và Những Thiết Bị Bên Trong
Trong các nhà máy, xưởng sản xuất và công trình kỹ thuật, Tủ điện công nghiệp là một bộ phận quan trọng trong hệ thống điện. Không chỉ đảm nhiệm việc phân phối nguồn điện, tủ còn có thể tích hợp các thiết bị đóng cắt, bảo vệ, điều khiển và giám sát tùy theo yêu cầu của từng công trình.
Vậy Tủ điện công nghiệp có gì bên trong? Vì sao mỗi loại tủ lại có cấu hình khác nhau? Việc hiểu rõ cấu tạo và chức năng của từng thiết bị sẽ giúp doanh nghiệp dễ dàng hơn khi lựa chọn giải pháp phù hợp với hệ thống điện thực tế.
Tủ Điện Công Nghiệp Là Gì?
Vai trò của tủ điện trong hệ thống
Tủ điện công nghiệp là một cụm thiết bị được lắp đặt trong vỏ tủ chuyên dụng nhằm thực hiện các chức năng như phân phối điện, đóng cắt, bảo vệ và điều khiển thiết bị.
Tùy vào mục đích sử dụng, tủ có thể được thiết kế với cấu hình hoàn toàn khác nhau. Tủ phân phối sẽ tập trung vào việc nhận và chia nguồn điện, trong khi tủ điều khiển có thể tích hợp PLC, biến tần, contactor và nhiều thiết bị tự động hóa.
Chính vì vậy, khi tìm hiểu Tủ điện công nghiệp có gì, cần xác định trước tủ được sử dụng cho mục đích nào thay vì chỉ dựa vào hình dáng bên ngoài.

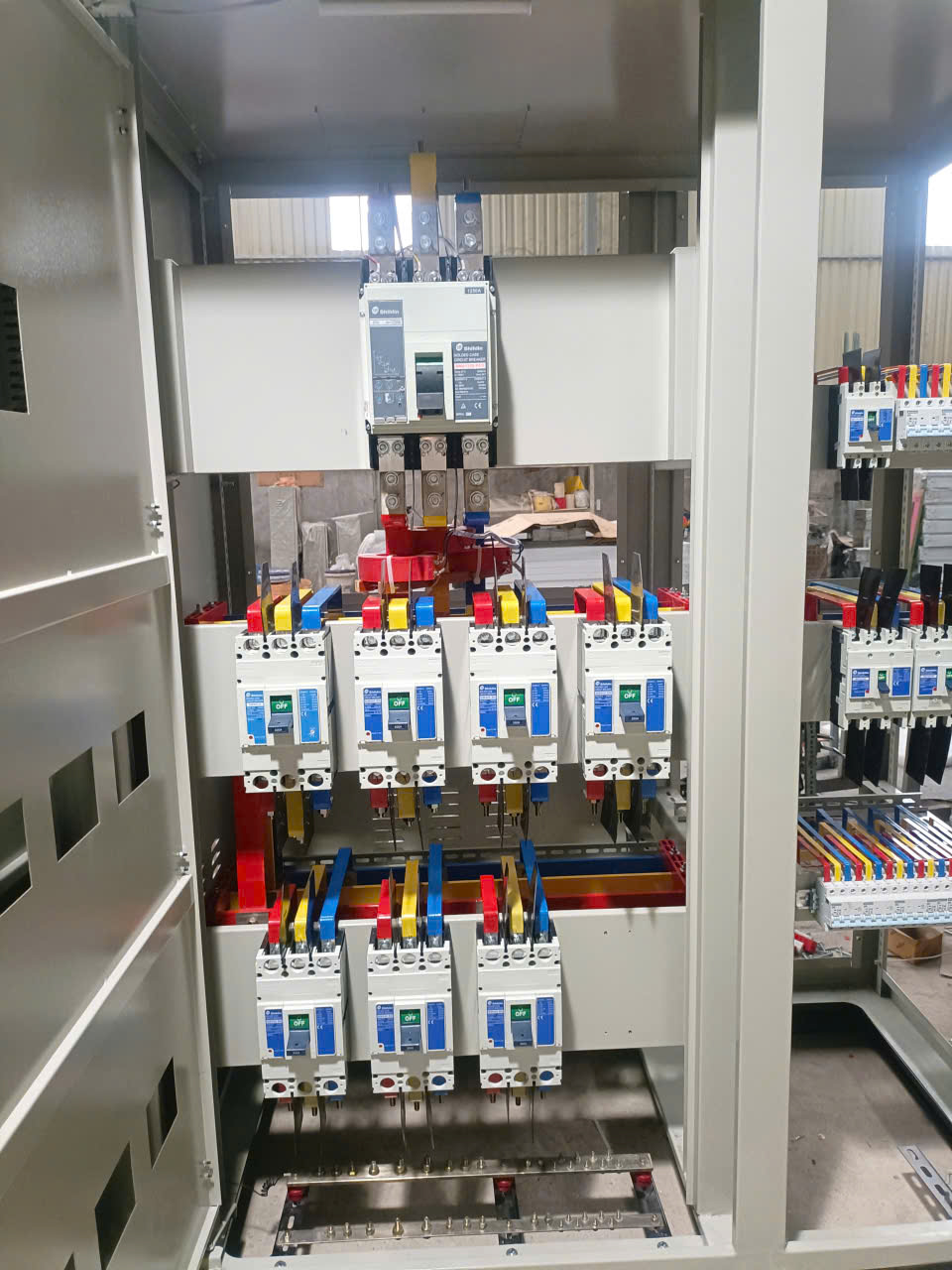

Tại sao tủ điện quan trọng đối với nhà máy?
Trong một nhà máy, nguồn điện thường phải cung cấp cho rất nhiều nhóm phụ tải khác nhau. Nếu hệ thống không được phân chia và kiểm soát hợp lý, việc vận hành cũng như xử lý sự cố sẽ trở nên phức tạp.
Tủ điện công nghiệp giúp tập trung các thiết bị điện tại vị trí nhất định, tạo điều kiện thuận lợi cho quá trình điều khiển, kiểm tra và bảo trì. Đồng thời, tủ còn góp phần tổ chức hệ thống điện theo từng khu vực hoặc từng nhóm thiết bị.

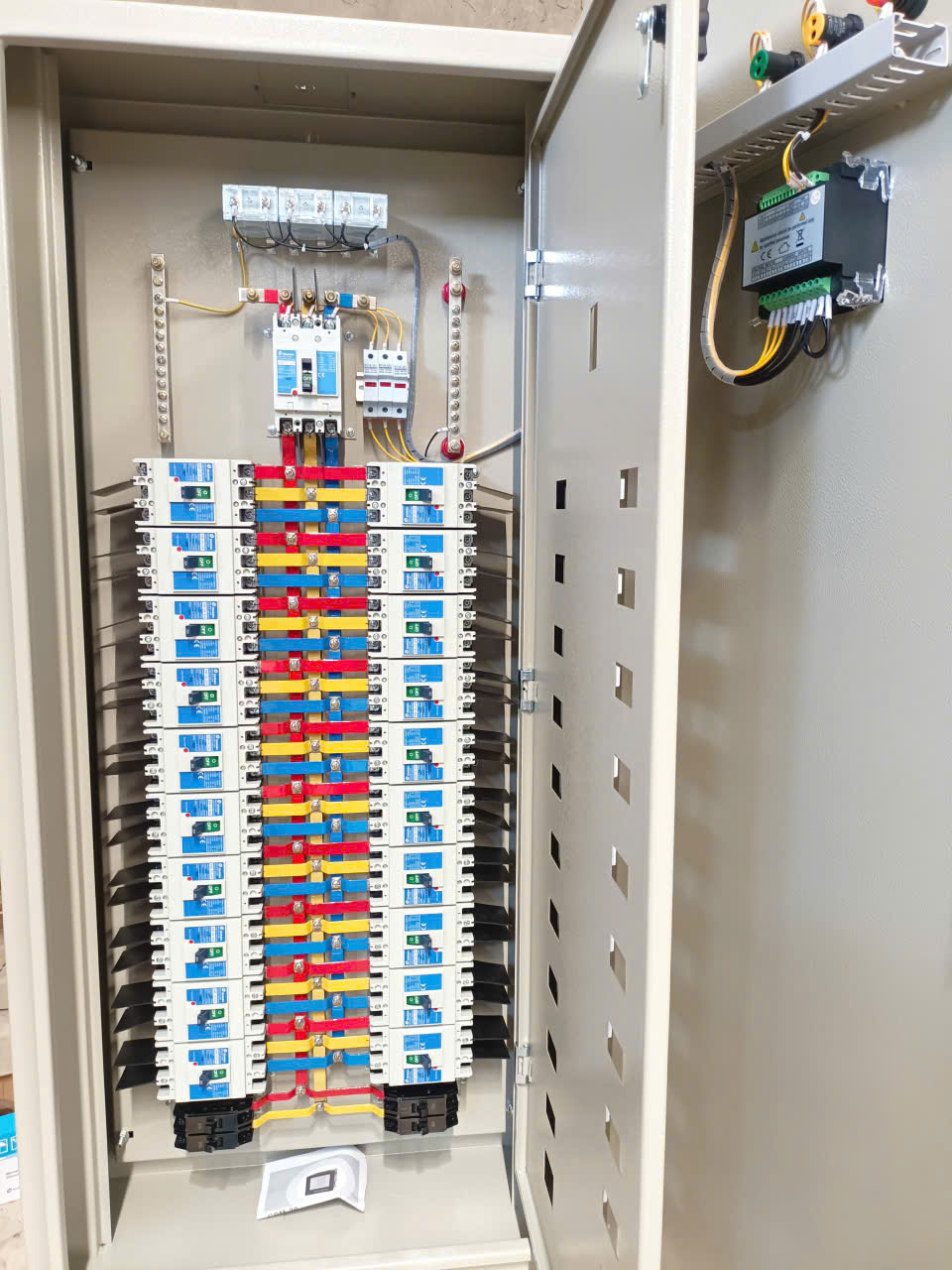

Bên Trong Tủ Điện Công Nghiệp Có Gì?
Thiết bị đóng cắt và bảo vệ
Một trong những nhóm thiết bị phổ biến nhất bên trong Tủ điện công nghiệp là các thiết bị đóng cắt và bảo vệ. Chúng giúp kiểm soát dòng điện, đóng hoặc ngắt mạch và hỗ trợ bảo vệ hệ thống khi xảy ra những điều kiện bất thường theo thiết kế.
Aptomat, MCCB hoặc các thiết bị bảo vệ khác có thể được lựa chọn tùy vào điện áp, dòng điện và đặc điểm phụ tải. Việc lựa chọn đúng thiết bị cần dựa trên thông số thực tế thay vì chỉ căn cứ vào kích thước tủ.
Thanh cái và hệ thống phân phối điện
Thanh cái là thành phần quan trọng trong nhiều tủ điện công nghiệp, có nhiệm vụ kết nối và phân phối nguồn điện đến các nhánh.
Vật liệu, kích thước và cách bố trí thanh cái cần được tính toán phù hợp với dòng điện làm việc. Việc bố trí khoa học cũng giúp quá trình đấu nối, kiểm tra và bảo trì thuận tiện hơn.
Contactor và rơ le nhiệt
Trong các hệ thống điều khiển động cơ, contactor thường được sử dụng để thực hiện đóng cắt mạch động lực theo tín hiệu điều khiển. Thiết bị này có thể kết hợp với rơ le nhiệt nhằm hỗ trợ bảo vệ động cơ trước tình trạng quá tải theo cấu hình được thiết kế.
Vì vậy, Tủ điện điều khiển công nghiệp thường có sự kết hợp giữa các thiết bị đóng cắt và bảo vệ để đáp ứng yêu cầu vận hành của máy móc.
Biến tần
Biến tần có thể được tích hợp vào Tủ điện công nghiệp khi hệ thống cần điều chỉnh tốc độ hoặc phương thức vận hành của động cơ.
Không phải tủ nào cũng cần biến tần. Việc sử dụng thiết bị này phụ thuộc vào yêu cầu của máy móc, loại động cơ, đặc điểm tải và phương án điều khiển.
PLC và thiết bị tự động hóa
Đối với dây chuyền sản xuất có mức độ tự động hóa cao, PLC có thể trở thành một thành phần quan trọng trong tủ điện điều khiển.
PLC có khả năng tiếp nhận tín hiệu từ cảm biến hoặc thiết bị đầu vào, xử lý theo chương trình và gửi tín hiệu điều khiển đến các thiết bị liên quan. Nhờ đó, tủ điện có thể trở thành trung tâm điều khiển của cả một dây chuyền.
Thiết bị hiển thị và điều khiển
Ngoài các thiết bị chính, Tủ điện công nghiệp còn có thể được trang bị nút nhấn, đèn báo, công tắc xoay, đồng hồ đo điện và các thiết bị hiển thị khác.
Những thành phần này giúp người vận hành nhận biết trạng thái hoạt động của hệ thống và thực hiện thao tác điều khiển khi cần thiết.
Một số thành phần thường gặp có thể gồm:
- Nút nhấn và công tắc điều khiển.
- Đèn báo trạng thái.
- Terminal đấu dây.
- Rơ le trung gian.
- Đồng hồ đo điện.
Cấu hình thực tế sẽ thay đổi tùy theo chức năng và yêu cầu của từng Tủ điện công nghiệp.
Các Loại Tủ Điện Công Nghiệp Phổ Biến

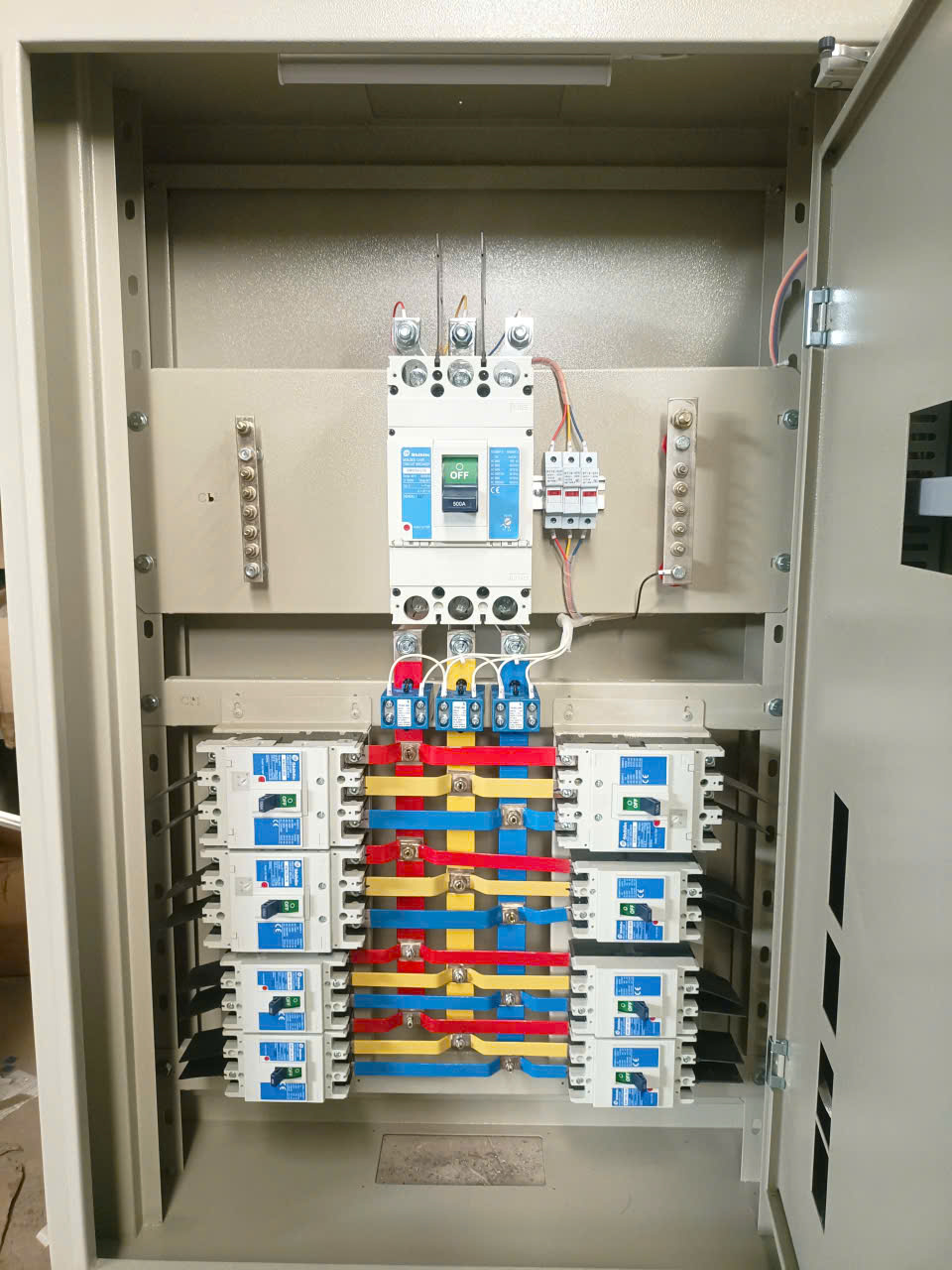

Tủ điện phân phối
Tủ điện phân phối công nghiệp có chức năng tiếp nhận nguồn điện và phân phối đến các nhánh phụ tải. Đây là dạng tủ thường xuất hiện trong hệ thống điện của nhà máy, xưởng sản xuất và nhiều công trình có quy mô lớn.
Cấu hình bên trong tủ chủ yếu tập trung vào các thiết bị đóng cắt, bảo vệ và phân phối nguồn. Tùy vào quy mô hệ thống, tủ có thể được thiết kế với nhiều cấp phân phối khác nhau.
Tủ điện điều khiển
Tủ điện điều khiển công nghiệp được sử dụng để quản lý hoạt động của máy móc hoặc dây chuyền sản xuất.
Bên trong có thể tích hợp contactor, rơ le, PLC, biến tần, thiết bị hiển thị và các thành phần điều khiển khác. Cấu hình được xây dựng dựa trên sơ đồ điều khiển của từng hệ thống.
Tủ điện động lực
Tủ điện động lực thường được sử dụng để cấp nguồn và điều khiển các phụ tải công suất lớn. Đây là nhóm tủ thường gặp trong môi trường nhà máy, nơi có nhiều động cơ và thiết bị sản xuất hoạt động liên tục.
Thiết kế tủ cần tính đến công suất, dòng điện, phương án bảo vệ và đặc điểm vận hành của từng nhóm phụ tải.

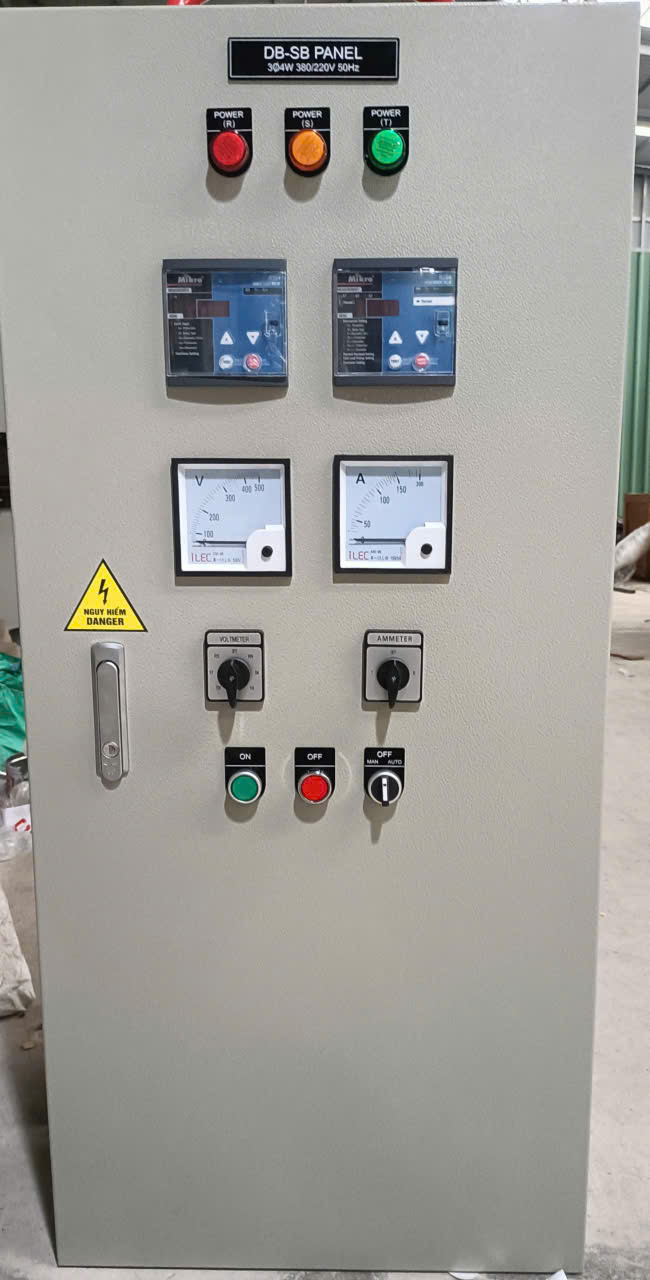

Tủ ATS
Trong những hệ thống có nguồn điện dự phòng, tủ ATS có thể được sử dụng để thực hiện chức năng chuyển đổi nguồn theo phương án thiết kế.
Tùy yêu cầu của công trình, tủ có thể được kết hợp với hệ thống máy phát hoặc nguồn điện dự phòng nhằm duy trì nguồn cấp cho những phụ tải cần thiết.
Tủ Điện Công Nghiệp Được Sử Dụng Ở Đâu?
Nhà máy và xưởng sản xuất
Nhà máy là môi trường sử dụng Tủ điện công nghiệp phổ biến do có số lượng lớn máy móc, động cơ và hệ thống điện cần quản lý.
Tủ có thể được bố trí tại phòng điện, khu vực sản xuất hoặc các vị trí phù hợp với thiết kế tổng thể. Mỗi khu vực có thể sử dụng một hoặc nhiều tủ với chức năng riêng.
Dây chuyền sản xuất
Các dây chuyền tự động thường cần tủ điện điều khiển máy để kết nối cảm biến, động cơ, thiết bị chấp hành và bộ điều khiển.
Một tủ được thiết kế đúng sẽ giúp hệ thống vận hành có tổ chức hơn và thuận tiện cho việc kiểm tra khi phát sinh vấn đề.
Công trình kỹ thuật
Bên cạnh nhà máy, Tủ điện công nghiệp còn được ứng dụng trong các công trình có hệ thống điện và thiết bị kỹ thuật phức tạp.
Tùy vào công năng, tủ có thể đảm nhiệm vai trò phân phối điện, điều khiển thiết bị hoặc kết nối các hệ thống kỹ thuật khác nhau.

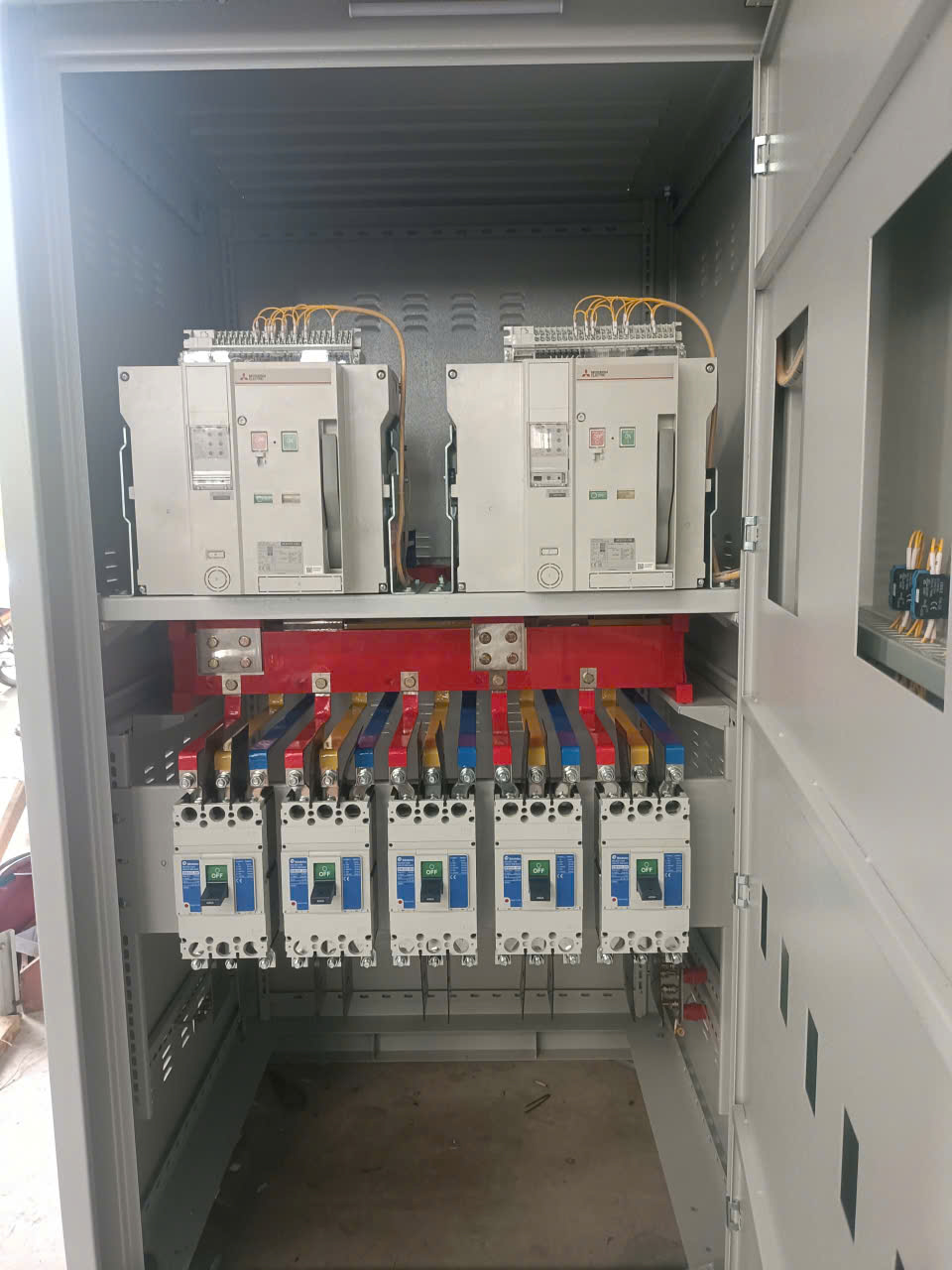

Tiêu Chí Quan Trọng Khi Chọn Tủ Điện Công Nghiệp
Xác định đúng phụ tải
Thông số phụ tải là cơ sở quan trọng để lựa chọn thiết bị bên trong tủ. Công suất, dòng điện, số lượng thiết bị và đặc điểm vận hành đều cần được xem xét trước khi thiết kế.
Nếu lựa chọn Tủ điện công nghiệp không phù hợp với nhu cầu thực tế, hệ thống có thể gặp khó khăn trong quá trình vận hành hoặc mở rộng sau này.
Chú ý môi trường lắp đặt
Vị trí lắp đặt cũng ảnh hưởng đến thiết kế tủ. Những môi trường có bụi, độ ẩm hoặc điều kiện đặc thù cần có phương án vỏ tủ và thiết bị phù hợp.
Đặc biệt, cấp bảo vệ của vỏ tủ cần được lựa chọn dựa trên điều kiện môi trường thực tế.
Bố trí thiết bị khoa học
Bên trong Tủ điện công nghiệp, các thiết bị cần được sắp xếp hợp lý để thuận tiện cho việc đấu nối và kiểm tra.
Dây dẫn cũng cần được phân tuyến rõ ràng, hạn chế tình trạng chồng chéo hoặc khó xác định khi bảo trì. Một thiết kế khoa học sẽ giúp kỹ thuật viên dễ dàng tiếp cận từng thiết bị hơn.
Dự trù khả năng mở rộng
Nếu doanh nghiệp có kế hoạch mở rộng dây chuyền hoặc tăng thêm phụ tải, khả năng mở rộng nên được tính đến ngay từ khi thiết kế tủ điện công nghiệp theo yêu cầu.
Việc dự trù không gian và cấu hình phù hợp có thể giúp giảm những khó khăn khi hệ thống được nâng cấp trong tương lai.
Vì Sao Nên Thiết Kế Tủ Điện Theo Nhu Cầu Thực Tế?
Không phải công trình nào cũng có cùng công suất, sơ đồ điện và phương thức vận hành. Vì vậy, sử dụng một cấu hình Tủ điện công nghiệp giống nhau cho nhiều công trình có thể không phải lựa chọn tối ưu.
Thiết kế theo thực tế cho phép xác định rõ chức năng của tủ, số lượng thiết bị, phương án phân phối nguồn và yêu cầu điều khiển. Từ đó, các thành phần bên trong được lựa chọn phù hợp hơn với hệ thống.
Đối với nhà máy có dây chuyền tự động hóa, việc thiết kế tủ điện công nghiệp còn cần tính đến khả năng kết nối giữa PLC, biến tần, cảm biến, động cơ và các thiết bị khác.
Tủ Điện Đại Cường Phát – Giải Pháp Tủ Điện Cho Công Trình
Là doanh nghiệp hoạt động trong lĩnh vực tủ điện, Tủ Điện Đại Cường Phát hướng đến việc cung cấp các giải pháp Tủ điện công nghiệp phù hợp với nhu cầu sử dụng thực tế của doanh nghiệp và công trình.
Việc lựa chọn tủ nên bắt đầu từ nhu cầu sử dụng thay vì chỉ quan tâm đến kích thước hoặc hình thức bên ngoài. Các thông tin về phụ tải, công suất, môi trường lắp đặt, số lượng thiết bị và yêu cầu điều khiển sẽ là cơ sở để xây dựng cấu hình phù hợp.
Đối với khách hàng đang tìm hiểu Tủ điện công nghiệp, việc trao đổi cụ thể về hệ thống điện hiện có hoặc nhu cầu xây dựng mới sẽ giúp quá trình tư vấn sát với thực tế hơn.
