Xây lắp cơ điện hoàn thiện hệ thống điện nhà máy, hoạt động sản xuất công nghiệp đòi hỏi nguồn năng lượng liên tục, ổn định và tuyệt đối an toàn để vận hành các dây chuyền máy móc công suất lớn. Việc triển khai dự án Xây lắp cơ điện hoàn thiện hệ thống điện nhà máy là bước đi nền móng mang tính quyết định đến hiệu năng hoạt động cũng như sự an toàn của toàn bộ cơ sở sản xuất. Một hệ thống điện được thiết kế bài bản, thi công đúng kỹ thuật không chỉ giúp tối ưu hóa chi phí vận hành mà còn ngăn ngừa triệt để các rủi ro về cháy nổ, sụt áp hay quá tải hệ thống.
Tầm quan trọng của việc xây lắp cơ điện hoàn thiện hệ thống điện nhà máy
Hệ thống điện nhà xưởng được ví như hệ tuần hoàn của một cơ thể sinh học. Mọi hoạt động của máy móc sản xuất, hệ thống chiếu sáng, thông gió, điều hòa không khí hay hệ thống xử lý nước thải đều phụ thuộc hoàn toàn vào nguồn năng lượng này. Việc thi công cơ điện không đạt chuẩn sẽ dẫn đến những hệ lụy vô cùng nghiêm trọng.
Trước hết là nguy cơ mất an toàn lao động và cháy nổ. Dòng điện dùng trong công nghiệp thường có điện áp và dòng điện cực lớn. Nếu tính toán tiết diện cáp dẫn không đủ tải, đấu nối lỏng lẻo tại các điểm cực của tủ điện, hoặc sử dụng thiết bị bảo vệ (như Aptomat, ACB, MCCB) sai thông số, hiện tượng quá nhiệt sẽ xảy ra nhanh chóng, dẫn đến cháy chập lớp vỏ cách điện.
Tiếp theo là tổn thất về mặt kinh tế do thời gian dừng máy (downtime). Trong sản xuất công nghiệp, mỗi phút dừng hoạt động của dây chuyền có thể gây thiệt hại hàng trăm triệu đồng, làm chậm tiến độ giao hàng và ảnh hưởng xấu đến uy tín của doanh nghiệp đối với đối tác. Một hệ thống điện được xây lắp đồng bộ, có tính dự phòng cao sẽ giảm thiểu tối đa các sự cố bất ngờ này.
Cuối cùng là vấn đề hao phí điện năng và suy giảm chất lượng điện lưới. Việc không tính toán kỹ bù công suất phản kháng (hệ số cosphi) sẽ khiến doanh nghiệp bị phạt tiền điện năng phản kháng từ đơn vị điện lực. Đồng thời, sóng hài sinh ra từ các thiết bị biến tần, lò luyện nếu không được xử lý bằng các bộ lọc chuyên dụng sẽ làm nóng máy biến áp, phá hỏng các thiết bị điện tử nhạy cảm khác trong nhà máy.
Các hạng mục chính trong xây lắp cơ điện hoàn thiện hệ thống điện nhà máy
Một dự án cơ điện nhà máy toàn diện bao gồm nhiều hạng mục đan xen, yêu cầu sự kết hợp nhịp nhàng giữa khâu thiết kế bản vẽ và thi công thực địa.
1. Trạm biến áp và hệ thống phân phối nguồn trung thế
Đối với các nhà máy có quy mô vừa và lớn, việc nhận nguồn cấp điện trực tiếp từ lưới trung thế (22kV hoặc 110kV) là bắt buộc. Hạng mục này bao gồm thi công lắp đặt máy biến áp (máy biến áp dầu hoặc máy biến áp khô), lắp đặt tủ trung thế RMU (Ring Main Unit), hệ thống đầu cáp ngầm trung thế và các thiết bị bảo vệ như cầu chì tự rơi (FCO), chống sét van (LA). Việc tính toán dung lượng máy biến áp phải dựa trên tổng công suất đặt của tất cả thiết bị, kết hợp với hệ số đồng thời nhằm tránh tình trạng non tải gây lãng phí hoặc quá tải gây nhảy sụt nguồn.

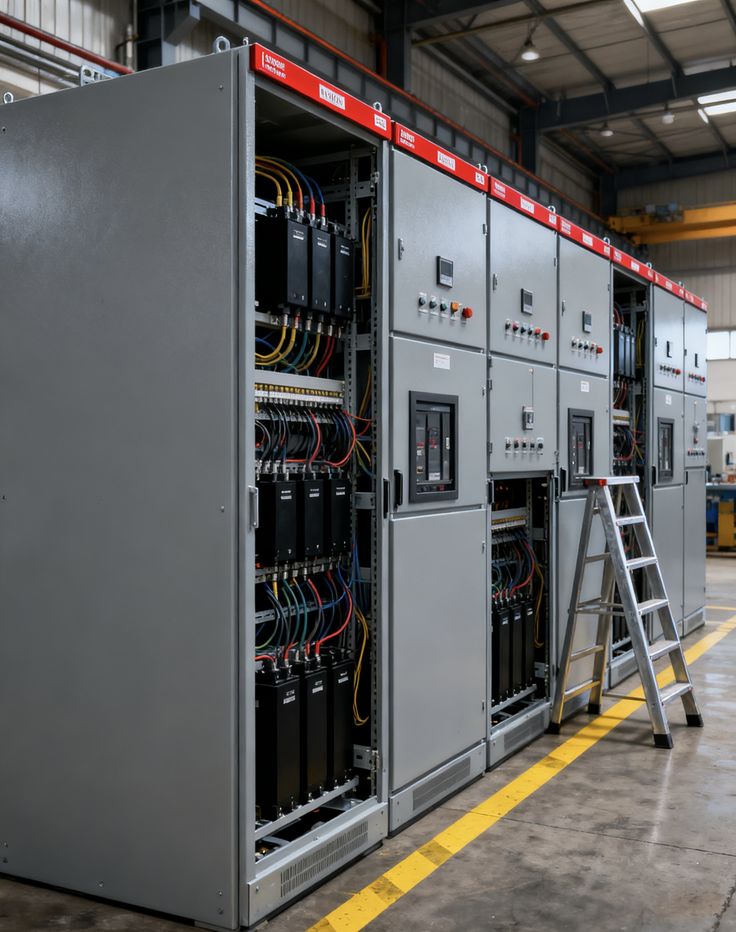

2. Hệ thống tủ điện tổng (MSB) và tủ điện phân phối (DB)
Tủ điện phân phối chính MSB (Main Switchboard) là trung tâm điều phối toàn bộ nguồn điện hạ thế của nhà xưởng sau khi đi qua máy biến áp. Tủ MSB thường được tích hợp các thiết bị đóng cắt công suất lớn như máy cắt không khí (ACB), aptomat khối (MCCB), kết hợp với tủ bù công suất phản kháng tự động để tối ưu hóa hệ số công suất. Từ tủ MSB, dòng điện được dẫn đến các tủ điện phân phối nhánh (DB) đặt tại từng khu vực sản xuất hoặc các phân xưởng nhỏ hơn, giúp việc quản lý, bảo trì và cô lập sự cố được thực hiện dễ dàng, nhanh chóng.
3. Hệ thống thang máng cáp và đường dẫn nguồn
Để dẫn hàng trăm sợi cáp động lực có tiết diện lớn từ tủ điện tổng đến các thiết bị máy móc, hệ thống thang cáp (Cable Ladder) và máng cáp (Cable Tray) được lắp đặt kiên cố trên trần nhà xưởng hoặc chạy ngầm dưới sàn. Thang máng cáp phải được tính toán kích thước rộng rãi, đảm bảo mật độ cáp chiếm chỗ không vượt quá 40-50% diện tích mặt cắt nhằm thoát nhiệt tốt nhất cho dây cáp khi vận hành đầy tải. Vật liệu chế tạo thang máng cáp thường là thép sơn tĩnh điện cho môi trường trong nhà hoặc thép mạ kẽm nhúng nóng cho môi trường ngoài trời, môi trường hóa chất ăn mòn.
4. Hệ thống chiếu sáng nhà xưởng và chiếu sáng sự cố
Chiếu sáng công nghiệp đòi hỏi độ rọi (Lux) phù hợp với từng loại hình sản xuất. Ví dụ, khu vực kiểm tra sản phẩm may mặc đòi hỏi độ rọi cao hơn nhiều so với khu vực kho bãi chứa hàng. Hệ thống chiếu sáng nhà xưởng hiện nay ưu tiên sử dụng đèn LED Highbay tiết kiệm điện, có tuổi thọ cao và khả năng chống bám bụi, kháng nước tốt. Bên cạnh đó, hệ thống chiếu sáng khẩn cấp (đèn khẩn cấp, đèn thoát hiểm Exit) hoạt động bằng nguồn pin dự phòng độc lập là bắt buộc phải có để dẫn đường cho công nhân thoát hiểm an toàn khi xảy ra sự cố mất điện đột ngột hoặc hỏa hoạn.
5. Hệ thống tiếp địa, chống sét và an toàn điện
Hệ thống tiếp địa đóng vai trò triệt tiêu các dòng điện rò rỉ từ vỏ máy móc xuống đất, bảo vệ tính mạng cho công nhân vận hành. Trị số điện trở tiếp địa đối với hệ thống điện hạ thế yêu cầu phải dưới 4 Ohm. Song song đó, hệ thống chống sét trực tiếp (kim thu sét, đường dây thoát sét xuống bãi địa cực riêng biệt) giúp bảo vệ kết cấu nhà xưởng trước thiên tai. Để bảo vệ các thiết bị điều khiển điện tử nhạy cảm, hệ thống chống sét lan truyền (SPD) cũng được tích hợp ngay tại các ngõ vào của tủ điện tổng và tủ phân phối.
Quy trình thi công xây lắp cơ điện nhà máy đạt chuẩn kỹ thuật
Một quy trình thi công chuẩn hóa giúp chủ đầu tư kiểm soát được tiến độ, chi phí và chất lượng của công trình từ lúc khởi công cho đến khi bàn giao đưa vào sử dụng.
Bước 1: Khảo sát hiện trạng và thiết kế bản vẽ Shop Drawing
Mọi dự án thành công đều bắt đầu bằng số liệu thực tế chuẩn xác. Đội ngũ kỹ sư tiến hành khảo sát mặt bằng nhà xưởng, đối chiếu với bản vẽ kiến trúc và công nghệ của nhà máy để xác định vị trí đặt máy móc, tủ điện, hướng đi của thang máng cáp. Dựa trên bản vẽ thiết kế kỹ thuật cơ sở, kỹ sư thiết kế sẽ triển khai bản vẽ thi công chi tiết (Shop Drawing). Bản vẽ này thể hiện rõ ràng tọa độ lắp đặt, kích thước chi tiết của từng loại thiết bị, khoảng cách lắp đặt và cách thức phối hợp không gian với các bộ phận khác như đường ống cứu hỏa, đường ống thông gió HVAC, hệ thống cấp thoát nước.
Bước 2: Chuẩn bị vật tư và sản xuất thiết bị hỗ trợ
Sau khi bản vẽ Shop Drawing được phê duyệt, công tác chuẩn bị vật tư được triển khai. Các thiết bị đóng cắt, cáp điện động lực, phụ kiện lắp đặt được tập kết về công trình và phải có đầy đủ chứng chỉ chất lượng (CO/CQ) từ nhà sản xuất. Đồng thời, tại xưởng cơ khí chuyên dụng, các tủ điện điều khiển, tủ phân phối và hệ thống thang máng cáp được gia công, chế tạo theo đúng thông số kỹ thuật bản vẽ để chuẩn bị vận chuyển đến công trường lắp ráp.
Bước 3: Thi công lắp đặt hệ thống giá đỡ và thang máng cáp
Đội ngũ kỹ thuật tiến hành định vị tim trục, khoan cấy ty ren, lắp đặt giá đỡ chữ U, chữ L treo lên dầm bê tông hoặc kết cấu kèo thép của nhà xưởng. Sau đó, tiến hành lắp ghép các đoạn thang máng cáp lại với nhau bằng co, tê, cút nối và siết chặt bu lông. Các đoạn thang máng cáp phải được nối đất liên tục bằng dây cáp đồng trần để đảm bảo an toàn, triệt tiêu dòng điện cảm ứng phát sinh trên bề mặt kim loại.
Bước 4: Kéo rải cáp động lực và cáp điều khiển
Cáp điện được kéo thủ công hoặc sử dụng máy tời cáp chuyên dụng đối với những tuyến cáp dài và có tiết diện lớn. Quá trình kéo cáp phải tuân thủ nghiêm ngặt bán kính uốn cong tối thiểu của dây cáp (thường gấp 10-15 lần đường kính ngoài của cáp) để không làm dập nát, nứt gãy lớp cách điện bên trong. Sau khi kéo cáp xong, các sợi cáp được bó gọn gàng vào thang máng cáp bằng dây rút nhựa (Cable Tie) chuyên dụng, ghi nhãn nhận diện (tag name) ở cả hai đầu cáp để thuận tiện cho việc đấu nối và bảo trì sau này.

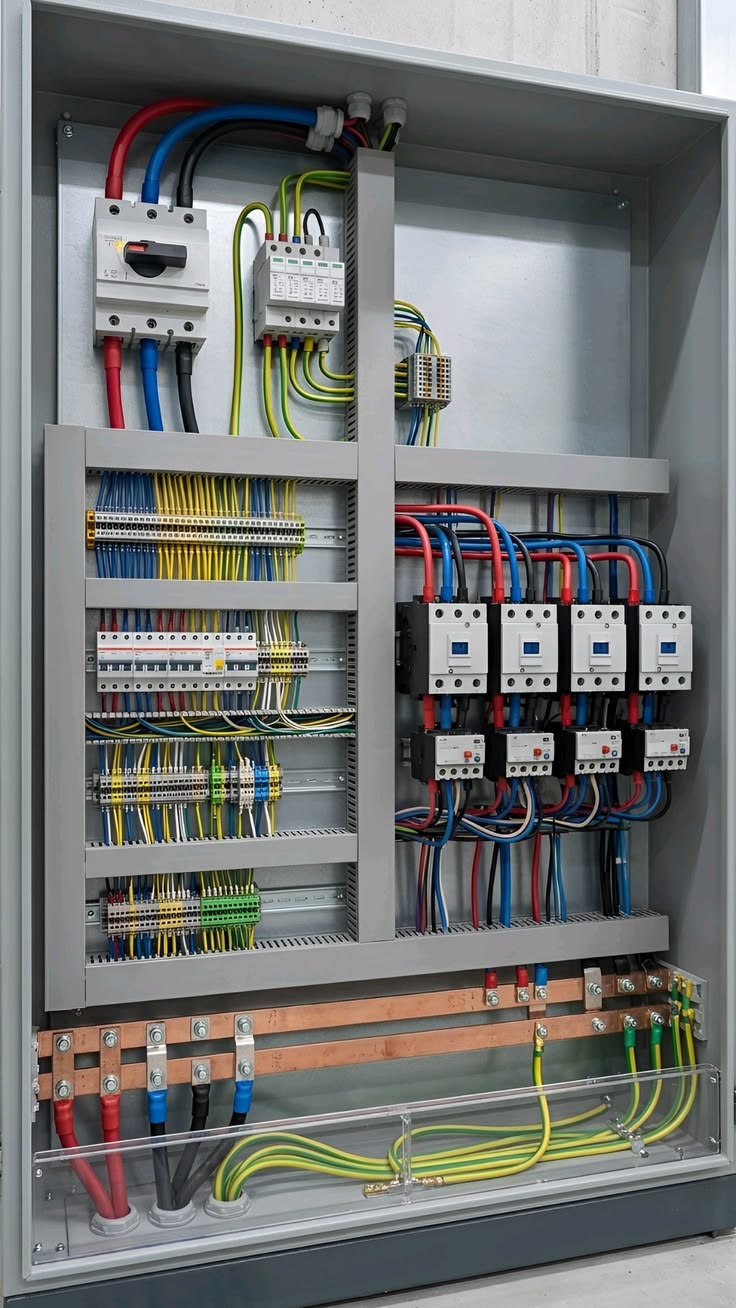

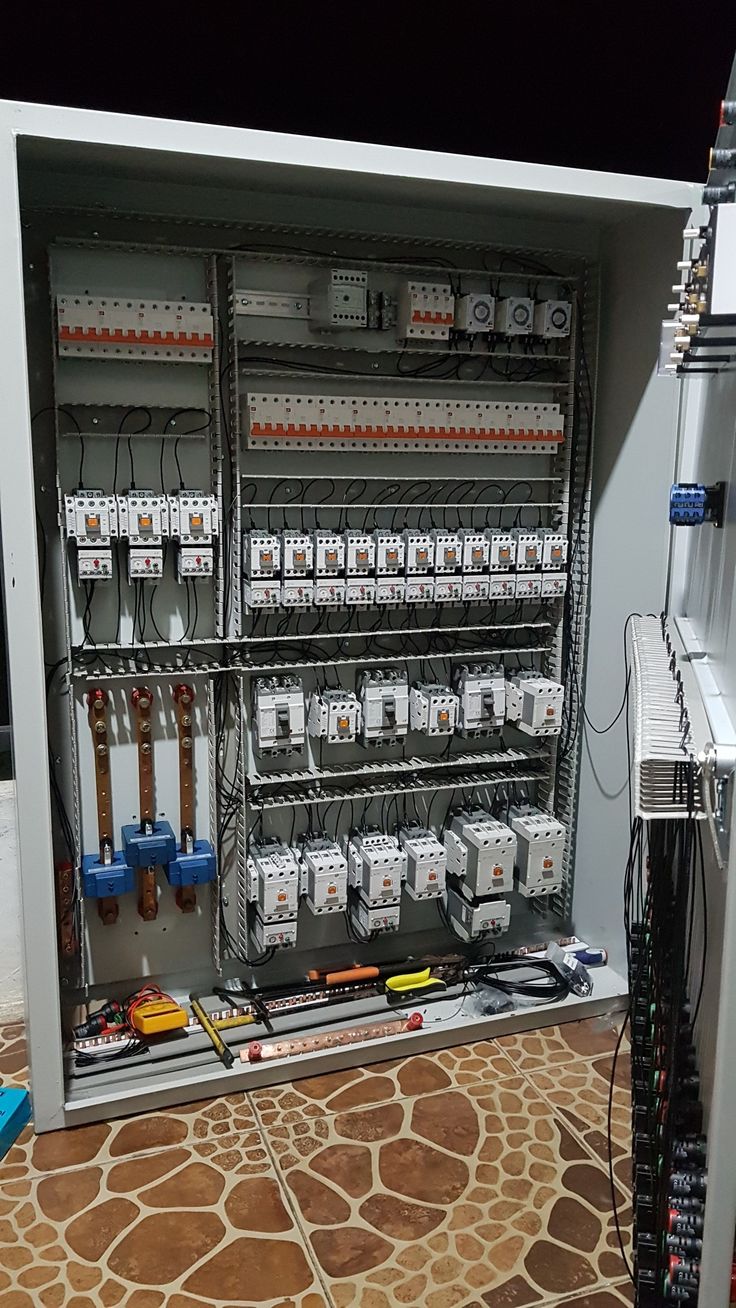

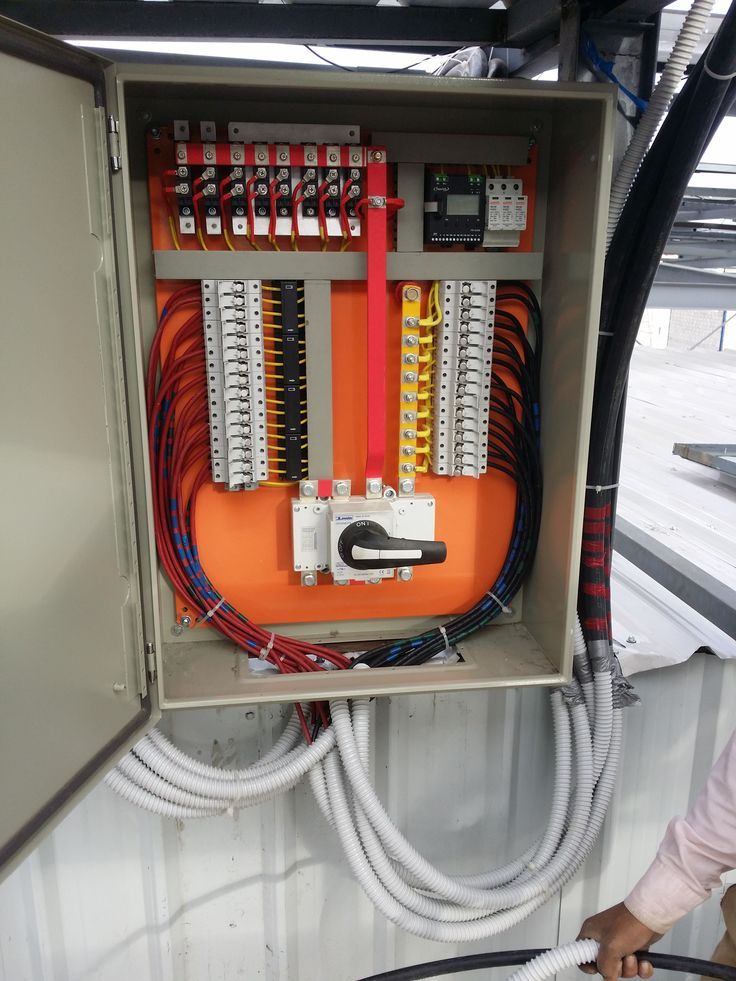

Bước 5: Lắp đặt vỏ tủ điện và đấu nối thiết bị
Các vỏ tủ điện được định vị cố định vào bệ bê tông hoặc gắn chắc chắn lên tường, cột nhà xưởng. Kỹ thuật viên tiến hành đấu nối cáp động lực vào các đầu cực của aptomat, ACB thông qua các đầu cosse được ép chặt bằng kìm thủy lực chuyên dụng. Lực siết bu lông đầu cực phải được kiểm tra bằng cờ lê lực (torque wrench) nhằm tránh tình trạng lỏng lẻo gây phóng điện hồ quang khi dòng điện chạy qua. Các đường cáp điều khiển, cáp tín hiệu cũng được đấu nối vào các khối cầu đấu (Terminal block) một cách ngăn nắp, có luồn ống số ký hiệu rõ ràng.
Bước 6: Kiểm tra, thí nghiệm hiệu chỉnh và đóng điện chạy thử (Commissioning)
Đây là bước cực kỳ quan trọng trước khi đưa hệ thống điện vào vận hành chính thức. Đơn vị thi công kết hợp với các trung tâm kiểm định độc lập tiến hành đo điện trở cách điện của cáp (bằng đồng hồ Megger), kiểm tra độ cách điện của máy biến áp, kiểm tra trị số điện trở tiếp địa của hệ thống tiếp địa an toàn và hệ thống chống sét. Đồng thời, kiểm tra tính đúng đắn của sơ đồ đấu nối, đo thông mạch, kiểm tra thứ tự pha nguồn cấp. Sau khi tất cả các thông số đo đạc đều đạt tiêu chuẩn an toàn kỹ thuật, tiến hành đóng điện không tải để theo dõi nhiệt độ, tiếng ồn của máy biến áp và tủ điện, sau đó mới tiến hành đóng điện có tải từng phần.
Bước 7: Bàn giao, nghiệm thu và chuyển giao công nghệ vận hành
Hồ sơ hoàn công được thiết lập chi tiết bao gồm bản vẽ hoàn công thực tế thi công, biên bản nghiệm thu chạy thử, các chứng chỉ chất lượng vật tư đầu vào và kết quả đo đạc kiểm định hệ thống. Đơn vị thi công tiến hành đào tạo, hướng dẫn bàn giao chi tiết quy trình vận hành hệ thống điện, cách thức xử lý các tình huống khẩn cấp (như mất nguồn, sự cố nhảy aptomat, sự cố rò điện) cho đội ngũ kỹ thuật vận hành của nhà máy.
Các tiêu chí lựa chọn nhà thầu xây lắp cơ điện uy tín
Việc lựa chọn sai nhà thầu thi công có thể dẫn đến những hệ quả tai hại như tiến độ công trình bị kéo dài, phát sinh chi phí ngoài tầm kiểm soát, hệ thống hoạt động thiếu ổn định và không vượt qua được các đợt kiểm tra an toàn PCCC của cơ quan chức năng. Khi đánh giá năng lực nhà thầu, doanh nghiệp cần chú ý các tiêu chí sau:
- Năng lực thiết kế và sản xuất trực tiếp: Những đơn vị sở hữu nhà xưởng gia công tủ điện và thang máng cáp riêng sẽ chủ động hoàn toàn về tiến độ cấp hàng, kiểm soát chất lượng đầu ra chặt chẽ hơn và mang lại đơn giá tối ưu hơn do không phải qua các khâu trung gian thương mại.
- Đội ngũ nhân sự chuyên môn hóa: Nhà thầu phải sở hữu đội ngũ kỹ sư thiết kế có chứng chỉ hành nghề, đội ngũ giám sát thi công có kinh nghiệm thực chiến tại các công trình công nghiệp quy mô lớn và lực lượng thợ điện lành nghề, nắm vững các quy định an toàn lao động.
- Hồ sơ năng lực thực tế: Khách hàng nên tham khảo các dự án tương tự mà nhà thầu đã thực hiện thành công. Những đánh giá phản hồi thực tế từ các chủ đầu tư đi trước chính là tấm gương phản chiếu chân thực nhất năng lực làm việc của đơn vị đó.
- Chính sách hậu mãi, bảo hành nhanh chóng: Hệ thống điện hoạt động liên tục 24/7, do đó nhà thầu phải cam kết dịch vụ bảo hành, khắc phục sự cố khẩn cấp trong vòng vài giờ đồng hồ kể từ khi nhận được thông báo để giảm thiểu tối đa thiệt hại dừng sản xuất cho nhà máy.
Tủ Điện Đại Cường Phát – Đơn vị cung cấp giải pháp cơ điện trọn gói, chuyên nghiệp
Với nhiều năm kinh nghiệm thực chiến trong lĩnh vực thiết kế, thi công và cung ứng vật tư cơ điện, Tủ Điện Đại Cường Phát đã khẳng định vị thế là đối tác tin cậy của hàng trăm nhà máy, xí nghiệp, khu công nghiệp tại TP. Hồ Chí Minh và các tỉnh thành lân cận. Chúng tôi tự hào mang đến hệ sinh thái dịch vụ toàn diện, khép kín, đáp ứng mọi yêu cầu khắt khe nhất của khách hàng.

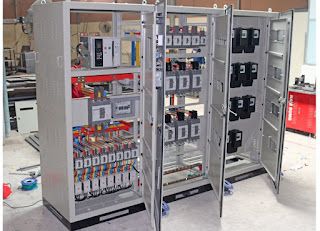

Thiết kế, sản xuất các loại tủ điện cao thế, hạ thế, tủ phân phối
Tại nhà xưởng của Đại Cường Phát, quy trình thiết kế và lắp ráp tủ điện được chuẩn hóa nghiêm ngặt theo các tiêu chuẩn quốc tế (IEC) và tiêu chuẩn Việt Nam (TCVN). Chúng tôi chuyên cung cấp:
- Tủ điện phân phối tổng MSB công suất lớn, sử dụng thiết bị đóng cắt cao cấp từ các thương hiệu hàng đầu thế giới như Schneider, Mitsubishi, ABB, LS.
- Tủ phân phối nhánh DB được thiết kế gọn gàng, cách điện an toàn tuyệt đối, dễ dàng lắp đặt tại các phân xưởng sản xuất.
- Tủ tụ bù công suất phản kháng tự động giúp nâng cao hệ số cosphi, tránh bị phạt tiền điện từ nhà mạng điện lực.
- Tủ điều khiển động cơ (MCC) ứng dụng công nghệ biến tần, khởi động mềm giúp bảo vệ động cơ công suất lớn hoạt động êm ái, tiết kiệm điện năng tiêu thụ.
- Tủ ATS tự động chuyển đổi nguồn điện giữa lưới điện quốc gia và máy phát điện dự phòng khi xảy ra sự cố mất điện lưới đột ngột.
Nhận gia công, sản xuất các loại vỏ tủ điện, thang, máng cáp
Sở hữu hệ thống máy móc gia công kim loại tấm hiện đại (máy cắt laser CNC, máy chấn đột CNC tốc độ cao), Đại Cường Phát nhận gia công sản xuất theo yêu cầu riêng biệt của từng công trình:
- Vỏ tủ điện trong nhà, vỏ tủ điện ngoài trời 2 lớp cánh chống nước xâm nhập, vỏ tủ điện inox 304 chống ăn mòn cho môi trường sản xuất hóa chất, thực phẩm.
- Thang cáp, máng cáp, khay cáp với đầy đủ kích thước và chủng loại bề mặt hoàn thiện (sơn tĩnh điện nhiều màu sắc, mạ kẽm nhúng nóng, tôn tráng kẽm). Các chi tiết phụ kiện như co vuông, chữ T, chữ X được đột dập chính xác tuyệt đối, giúp việc thi công lắp ráp tại công trường cực kỳ trơn tru và thẩm mỹ.
Cung cấp các loại thiết bị điện công nghiệp và dân dụng
Đại Cường Phát là nhà phân phối chính thức của nhiều thương hiệu thiết bị điện danh tiếng. Chúng tôi cam kết cung cấp nguồn vật tư chính hãng với đầy đủ giấy tờ chứng nhận chất lượng CO/CQ, chế độ bảo hành chu đáo của nhà sản xuất cùng mức chiết khấu thương mại cạnh tranh nhất thị trường. Các dòng sản phẩm chủ lực bao gồm:
- Thiết bị đóng cắt: ACB, MCCB, MCB, Contactor, Rơ le nhiệt, chống rò dòng (RCBO, RCCB).
- Thiết bị tự động hóa: Biến tần, PLC, màn hình HMI, cảm biến các loại.
- Cáp điện lực hạ thế, cáp trung thế, cáp điều khiển chống nhiễu từ các hãng Cadivi, LS Vina, Thịnh Phát.
- Vật tư phụ trợ: Đầu cosse, ống luồn dây điện chống cháy, thanh đồng busbar, phụ kiện tủ điện (nút nhấn, đèn báo, đồng hồ đo đa năng).
Thiết kế, thi công hệ thống điện nước đa dạng quy mô
Không chỉ giới hạn ở quy mô nhà xưởng công nghiệp, Đại Cường Phát còn sở hữu đội ngũ kỹ sư, thợ kỹ thuật lành nghề chuyên nhận tư vấn thiết kế và thi công lắp đặt trọn gói hệ thống cơ điện (M&E) bao gồm hệ thống điện động lực, điện chiếu sáng, hệ thống cấp thoát nước, thông gió cho các công trình dân dụng, tòa nhà văn phòng, biệt thự, nhà phố chất lượng cao.
Kinh nghiệm thực tế và những lưu ý khi vận hành hệ thống điện nhà máy
Trải qua quá trình thực hiện hàng loạt các dự án lớn nhỏ, các kỹ sư chuyên gia của Đại Cường Phát xin chia sẻ một số bài học thực tế vô cùng giá trị để hệ thống điện nhà máy luôn duy trì trạng thái hoạt động hoàn hảo:
Tính toán dự phòng phụ tải tương lai: Khi thiết kế hệ thống điện, đặc biệt là công suất máy biến áp, tiết diện cáp động lực chính và kích thước tủ MSB, chủ đầu tư nên tính toán dư ra khoảng 20 - 30% công suất so với nhu cầu sử dụng thực tế trước mắt. Điều này giúp doanh nghiệp dễ dàng mở rộng quy mô sản xuất, lắp đặt thêm máy móc thiết bị mới sau này mà không cần tốn chi phí cải tạo lại toàn bộ hạ tầng điện nguồn.
Chú trọng kiểm soát nhiệt độ tủ điện: Tủ điện là nơi tập trung rất nhiều thiết bị đóng cắt hoạt động liên tục, sinh ra lượng nhiệt cực lớn. Nếu nhiệt độ trong tủ vượt quá ngưỡng cho phép (thường trên 50 độ C), tuổi thọ của các linh kiện điện tử sẽ sụt giảm nghiêm trọng, dễ dẫn đến hiện tượng nhảy aptomat sai lệch thông số hoặc gây cháy nổ. Do đó, tủ điện phải được bố trí hệ thống quạt thông gió cưỡng bức có lưới lọc bụi mịn, hoặc lắp đặt điều hòa làm mát chuyên dụng cho các tủ điều khiển quan trọng đặt trong môi trường sản xuất nhiều bụi bẩn, hóa chất.
Sử dụng camera nhiệt quét điểm nối định kỳ: Đây là giải pháp bảo trì phòng ngừa (Predictive Maintenance) cực kỳ hiệu quả đang được các nhà máy hiện đại áp dụng. Định kỳ hàng quý hoặc 6 tháng, nhân viên kỹ thuật sử dụng camera tầm nhiệt chuyên dụng để quét toàn bộ các điểm nối cáp, thanh cái busbar trong tủ điện tổng khi hệ thống đang mang tải bình thường. Những điểm nối có dấu hiệu lỏng lẻo, rỉ sét sẽ hiển thị màu đỏ rực (nhiệt độ cao bất thường) trên màn hình camera, giúp kỹ thuật viên chủ động lên phương án siết chặt lại hoặc thay mới đầu cosse trước khi sự cố chập cháy xảy ra.
Kiểm tra định kỳ điện trở đất: Hệ thống tiếp địa có xu hướng bị suy giảm chất lượng theo thời gian do hiện tượng ăn mòn hóa học của đất hoặc do biến đổi mực nước ngầm làm khô cằn đất. Trị số điện trở tiếp địa cần được đo đạc định kỳ vào mùa khô bằng đồng hồ đo chuyên dụng. Nếu trị số vượt quá quy định (4 Ohm đối với tiếp địa an toàn vỏ máy, 10 Ohm đối với tiếp địa chống sét trực tiếp), cần nhanh chóng bổ sung thêm cọc tiếp địa bằng đồng hoặc sử dụng hóa chất giảm điện trở đất (GEM) để cải thiện độ dẫn điện.
Kết luận
Xây lắp cơ điện hoàn thiện hệ thống điện nhà máy là một hạng mục phức tạp, đòi hỏi sự phối hợp đồng bộ giữa năng lực kỹ thuật cao, quy trình quản lý chất lượng khắt khe và sự am hiểu sâu sắc các tiêu chuẩn an toàn ngành. Lựa chọn một đơn vị đồng hành uy tín, chuyên nghiệp và có năng lực tự chủ sản xuất thiết bị như Tủ Điện Đại Cường Phát chính là lời giải tối ưu cho bài toán đầu tư hiệu quả, bền vững của mọi doanh nghiệp sản xuất.
Để nhận được sự tư vấn chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm, khảo sát hiện trạng miễn phí và nhận bảng báo giá chi tiết, tối ưu chi phí cho công trình của mình, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi theo thông tin dưới đây:
