Tủ Điện Gồm Những Loại Nào? Phân Loại Theo Chức Năng Và Ứng Dụng
Trong một hệ thống điện, tủ điện không chỉ là nơi chứa các thiết bị đóng cắt mà còn đảm nhiệm nhiều chức năng liên quan đến phân phối, bảo vệ, điều khiển và vận hành thiết bị. Tùy vào quy mô công trình và mục đích sử dụng, mỗi loại tủ sẽ có cấu tạo, thiết bị bên trong và phương thức vận hành khác nhau.
Vậy Tủ điện gồm những loại nào? Đây là câu hỏi thường gặp khi tìm hiểu về hệ thống điện dân dụng, công nghiệp và các công trình kỹ thuật. Việc phân loại đúng giúp người dùng hiểu được chức năng của từng tủ, đồng thời có cơ sở lựa chọn giải pháp phù hợp với nhu cầu thực tế.

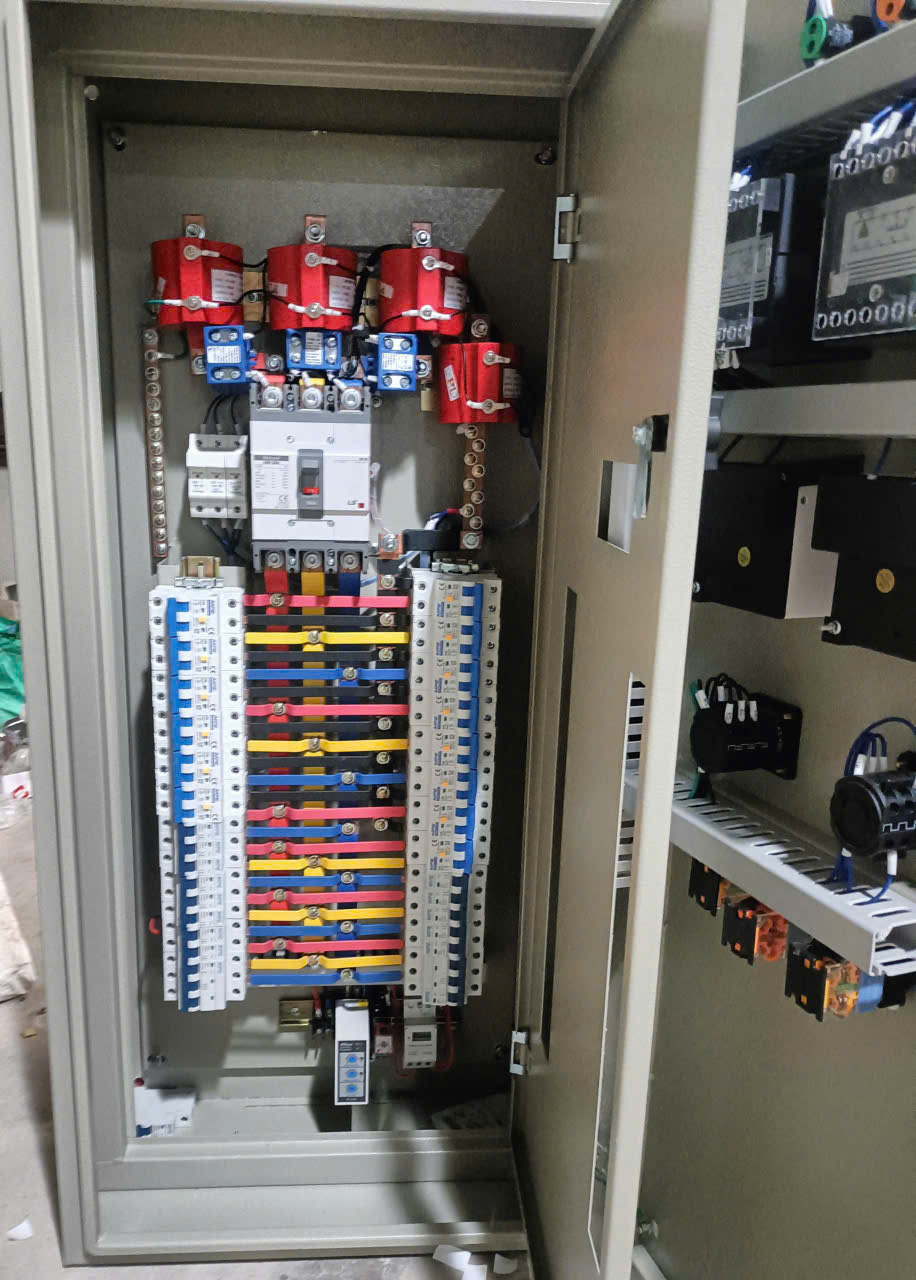

Tủ Điện Là Gì Và Vì Sao Có Nhiều Loại?
Tủ điện không chỉ có một chức năng
Tủ điện là thiết bị được sử dụng để tập trung các thành phần điện trong một hệ thống nhằm thực hiện những nhiệm vụ nhất định. Tùy thiết kế, bên trong có thể xuất hiện thiết bị đóng cắt, bảo vệ, điều khiển, đo lường hoặc tự động hóa.
Chính sự khác nhau về chức năng khiến Tủ điện gồm những loại nào? không thể được trả lời bằng một danh sách cố định cho mọi công trình.
Một tủ được sử dụng để phân phối nguồn điện sẽ có cấu hình khác với tủ điều khiển động cơ. Tương tự, tủ sử dụng cho hệ thống chuyển đổi nguồn cũng có yêu cầu khác với tủ điều khiển dây chuyền sản xuất.
Phân loại tủ điện dựa trên mục đích sử dụng
Cách dễ hiểu nhất để trả lời câu hỏi Tủ điện gồm những loại nào? là phân loại theo chức năng. Đây cũng là cách thường được sử dụng khi thiết kế hệ thống điện cho nhà máy, tòa nhà, xưởng sản xuất và công trình kỹ thuật.
Từ nhu cầu thực tế, có thể bắt gặp các nhóm như tủ điện phân phối, tủ điện điều khiển, tủ điện động lực, tủ ATS, tủ tụ bù và nhiều loại tủ chuyên dụng khác.

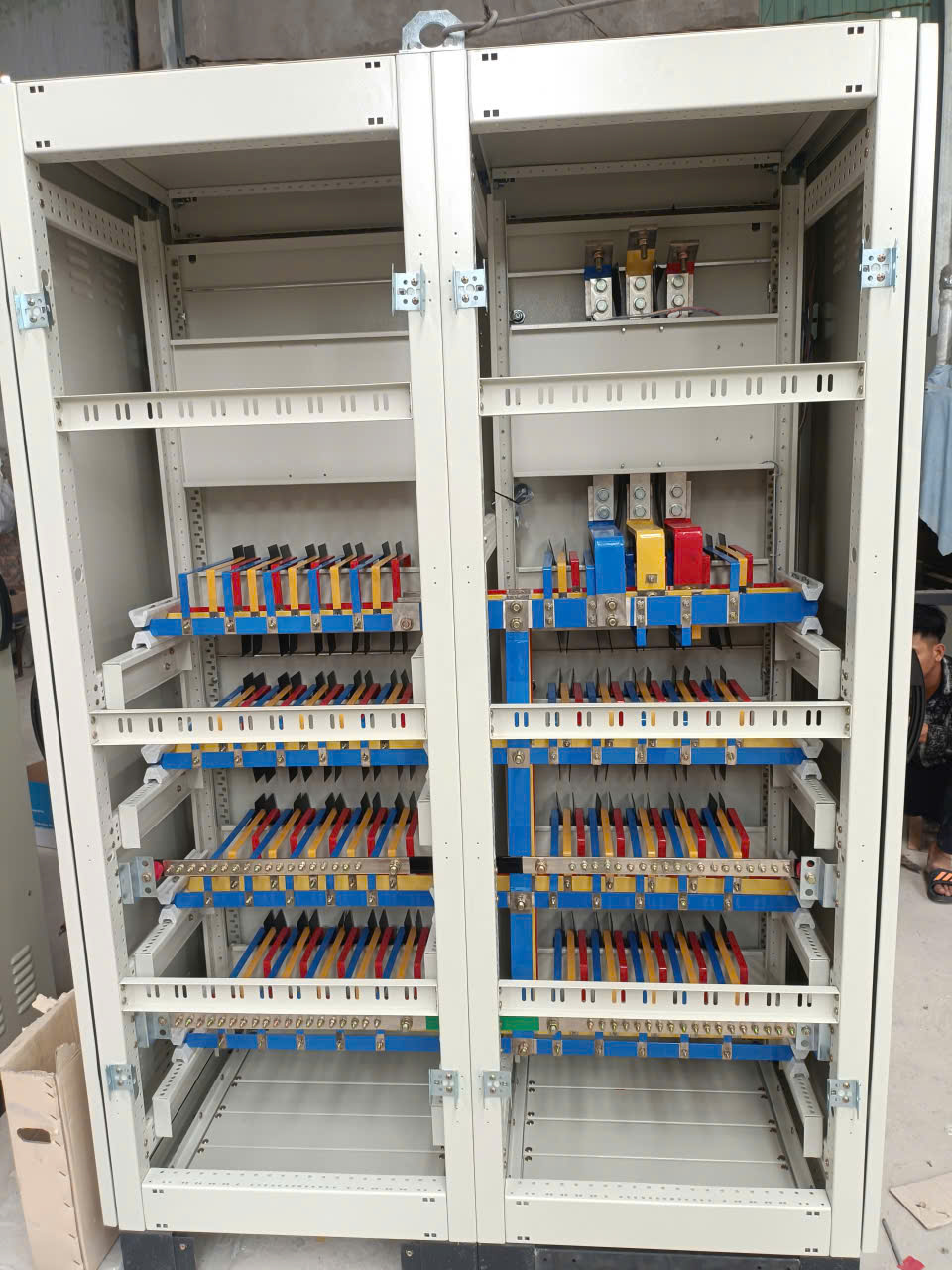

Tủ Điện Phân Phối – Trung Tâm Chia Nguồn Điện
Tủ điện phân phối tổng
Tủ điện phân phối có nhiệm vụ tiếp nhận nguồn điện và phân chia đến các khu vực hoặc nhóm phụ tải khác nhau.
Trong một công trình có quy mô lớn, nguồn điện có thể được phân phối qua nhiều cấp. Tủ phân phối tổng thường giữ vai trò quan trọng ở cấp đầu, sau đó nguồn được đưa đến các tủ phân phối khu vực hoặc tủ phục vụ từng nhóm thiết bị.
Khi tìm hiểu Tủ điện gồm những loại nào?, tủ phân phối là nhóm đầu tiên cần được nhắc đến vì nó xuất hiện trong rất nhiều hệ thống điện.
Tủ điện phân phối khu vực
Không phải tất cả phụ tải đều cần được cấp điện trực tiếp từ tủ tổng. Với công trình có nhiều khu vực, việc bố trí tủ điện phân phối khu vực giúp hệ thống được tổ chức rõ ràng hơn.
Tủ có thể tiếp nhận nguồn từ tủ tổng rồi phân phối đến các thiết bị trong một khu vực cụ thể. Cách phân chia này cũng hỗ trợ quá trình kiểm tra và bảo trì hệ thống.

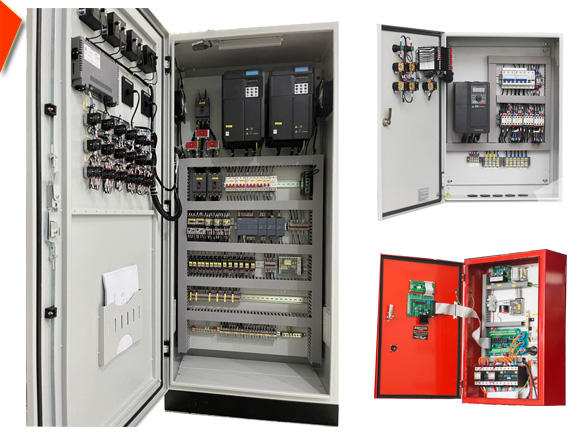

Tủ Điện Điều Khiển – Bộ Phận Quản Lý Hoạt Động Máy Móc
Tủ điều khiển thiết bị
Nếu tủ phân phối tập trung vào việc đưa điện đến phụ tải thì tủ điện điều khiển có nhiệm vụ kiểm soát cách thiết bị hoạt động.
Bên trong tủ có thể tích hợp contactor, rơ le, nút nhấn, đèn báo, PLC, biến tần và các thiết bị khác tùy theo yêu cầu.
Đối với máy móc công nghiệp, tủ điện điều khiển công nghiệp thường được thiết kế dựa trên sơ đồ nguyên lý và quy trình vận hành cụ thể của từng hệ thống.
Tủ điều khiển tự động hóa
Khi dây chuyền sản xuất có nhiều cảm biến và thiết bị chấp hành, tủ điều khiển có thể được tích hợp hệ thống tự động hóa.
PLC có thể tiếp nhận tín hiệu, xử lý dữ liệu theo chương trình và phát lệnh điều khiển đến các thiết bị liên quan. Nhờ đó, tủ trở thành trung tâm kết nối giữa hệ thống điều khiển và máy móc.
Đây là một trong những nhóm quan trọng khi phân loại các loại tủ điện công nghiệp hiện nay.

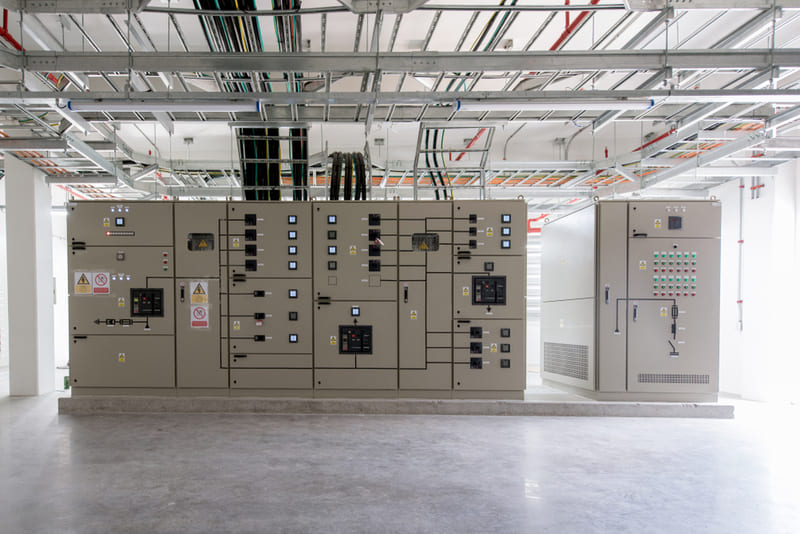

Tủ Điện Động Lực – Cấp Nguồn Cho Thiết Bị Công Suất
Đặc điểm của tủ động lực
Tủ điện động lực thường được sử dụng để cấp nguồn và điều khiển các phụ tải có công suất đáng kể như động cơ, máy móc và thiết bị sản xuất.
Khác với tủ điều khiển thuần túy, tủ động lực cần được tính toán kỹ về dòng điện, thiết bị đóng cắt, phương án bảo vệ và hệ thống dẫn điện.
Ứng dụng trong nhà máy
Trong môi trường sản xuất, tủ điện động lực công nghiệp có thể được sử dụng để cấp nguồn cho từng khu vực hoặc nhóm máy.
Cấu hình của tủ phụ thuộc vào số lượng thiết bị, công suất phụ tải và phương thức vận hành. Vì vậy, không nên áp dụng một cấu hình giống nhau cho mọi công trình.

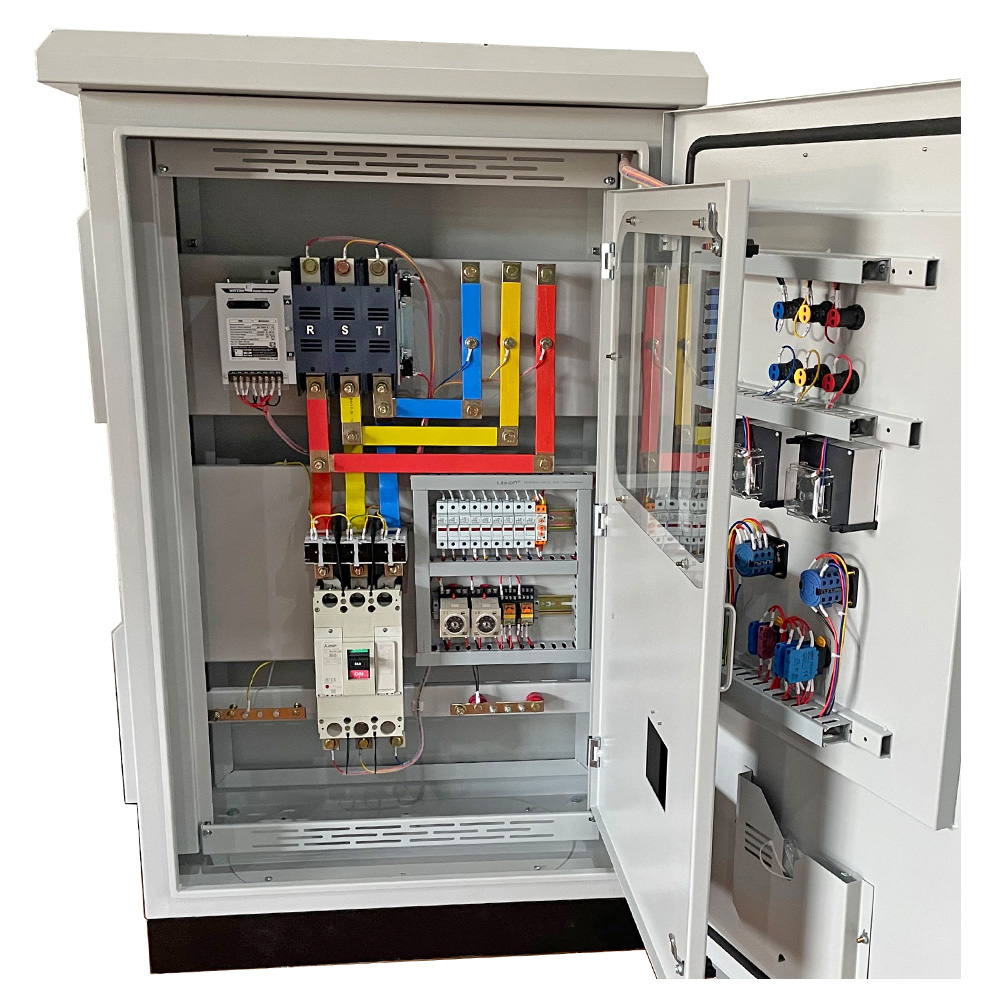

Tủ ATS – Giải Pháp Chuyển Đổi Nguồn Điện
Tủ ATS hoạt động để làm gì?
ATS là hệ thống chuyển đổi nguồn tự động giữa nguồn điện chính và nguồn dự phòng theo điều kiện được thiết lập.
Tủ điện ATS thường xuất hiện tại những công trình có nhu cầu duy trì nguồn điện cho các phụ tải quan trọng khi nguồn chính gặp sự cố hoặc bị gián đoạn.
Tủ có thể được thiết kế kết hợp với máy phát điện hoặc nguồn dự phòng khác tùy cấu hình hệ thống.
Vì sao tủ ATS cần thiết kế phù hợp?
Mỗi hệ thống có công suất và yêu cầu chuyển nguồn khác nhau. Vì vậy, tủ ATS công nghiệp cần được lựa chọn dựa trên thông số nguồn, phụ tải và phương án vận hành.
Việc thiết kế phù hợp giúp quá trình chuyển đổi nguồn được thực hiện theo đúng yêu cầu của hệ thống.

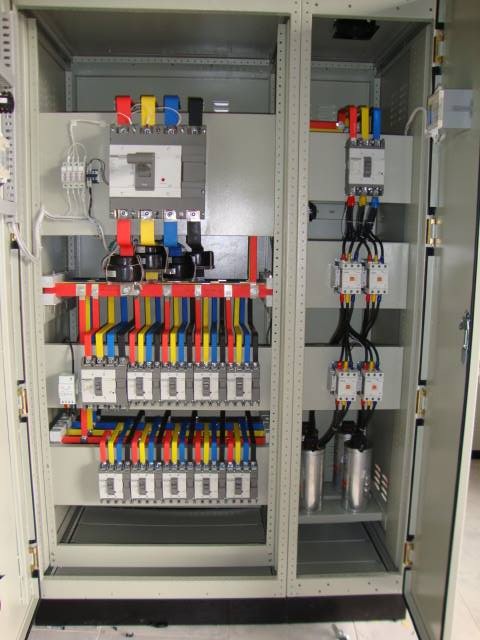

Tủ Tụ Bù – Hỗ Trợ Quản Lý Công Suất Phản Kháng
Vai trò của tủ tụ bù
Trong hệ thống điện có nhiều phụ tải cảm, việc quản lý công suất phản kháng là vấn đề cần được quan tâm. Tủ tụ bù được sử dụng trong những hệ thống có nhu cầu cải thiện hệ số công suất theo thiết kế.
Tủ có thể bao gồm các bộ tụ điện và thiết bị đóng cắt, điều khiển phù hợp.
Tủ tụ bù được sử dụng ở đâu?
Loại tủ này thường được quan tâm trong nhà máy, xưởng sản xuất và những công trình có nhiều thiết bị điện công suất lớn.
Việc lựa chọn dung lượng và phương án điều khiển cần dựa trên đặc điểm phụ tải thực tế thay vì lựa chọn theo một cấu hình cố định.
Tủ Điện Điều Khiển Động Cơ
Kết hợp nhiều thiết bị trong một hệ thống
Tủ điều khiển động cơ được thiết kế nhằm quản lý quá trình khởi động, dừng và vận hành động cơ theo yêu cầu.
Tùy hệ thống, tủ có thể sử dụng contactor, rơ le nhiệt, biến tần hoặc các thiết bị điều khiển khác.
Khi nào cần sử dụng tủ điều khiển động cơ?
Những dây chuyền có nhiều động cơ hoặc yêu cầu kiểm soát quá trình vận hành thường cần một hệ thống điều khiển riêng.
Việc tập trung thiết bị vào tủ điện điều khiển động cơ giúp hệ thống có cấu trúc rõ ràng và thuận tiện hơn khi kiểm tra.
Một Số Loại Tủ Điện Chuyên Dụng Khác
Ngoài những nhóm phổ biến, tùy từng công trình còn có thể xuất hiện các loại tủ được thiết kế cho mục đích chuyên biệt.
Chẳng hạn, tủ điện công nghiệp có thể được tích hợp thêm thiết bị giám sát, đo lường, điều khiển nhiệt độ hoặc kết nối với hệ thống quản lý năng lượng.
Ở những dây chuyền tự động hóa, tủ cũng có thể được thiết kế riêng để đáp ứng yêu cầu kết nối giữa PLC, biến tần, cảm biến và thiết bị chấp hành.
Do đó, khi đặt câu hỏi Tủ điện gồm những loại nào?, người dùng cần xem xét cả những tủ chuyên dụng thay vì chỉ giới hạn trong các nhóm tủ phổ biến.
Phân Loại Tủ Điện Theo Vị Trí Lắp Đặt
Tủ điện trong nhà
Tủ điện trong nhà được lắp đặt tại những khu vực có điều kiện môi trường tương đối ổn định và được bảo vệ khỏi các tác động trực tiếp từ thời tiết.
Thiết kế tủ điện có thể tập trung vào khả năng vận hành, bảo trì và bố trí thiết bị phù hợp với không gian.
Tủ điện ngoài trời
Đối với tủ điện ngoài trời, yếu tố môi trường cần được chú trọng hơn. Tủ có thể phải chịu ảnh hưởng của nắng, mưa, bụi hoặc độ ẩm.
Vì vậy, việc lựa chọn vật liệu vỏ tủ và cấp bảo vệ cần dựa trên vị trí lắp đặt thực tế.

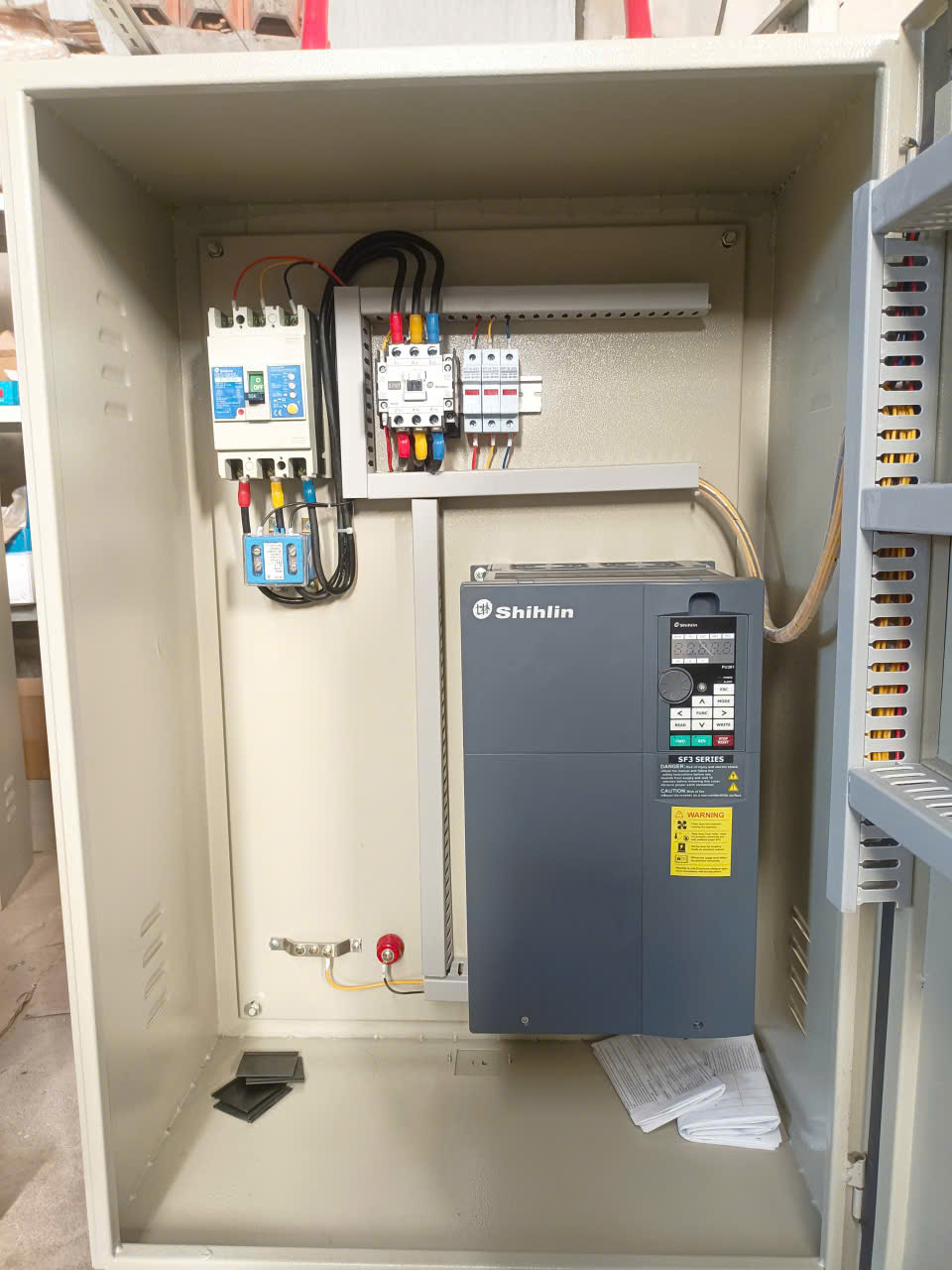

Làm Sao Để Chọn Đúng Loại Tủ Điện?
Bắt đầu từ nhu cầu sử dụng
Thay vì chỉ tìm kiếm các loại tủ điện theo tên gọi, người dùng nên xác định tủ sẽ thực hiện chức năng gì.
Nếu mục đích là phân phối nguồn, tủ phân phối có thể là lựa chọn phù hợp. Nếu cần điều khiển máy móc, tủ điều khiển sẽ được ưu tiên. Với hệ thống cần chuyển đổi giữa nguồn chính và dự phòng, tủ ATS có thể được xem xét.
Xem xét công suất và phụ tải
Công suất của hệ thống ảnh hưởng trực tiếp đến việc lựa chọn thiết bị bên trong tủ. Dòng tải, số lượng thiết bị và phương thức vận hành đều cần được xác định trước.
Đây là cơ sở để lựa chọn tủ điện công nghiệp theo yêu cầu phù hợp với công trình.
Quan tâm đến môi trường lắp đặt
Nhiệt độ, bụi, độ ẩm và vị trí lắp đặt đều có thể ảnh hưởng đến tuổi thọ của thiết bị điện.
Với công trình có điều kiện môi trường đặc thù, thiết kế tủ điện công nghiệp cần tính đến khả năng bảo vệ thiết bị bên trong.
Cân nhắc khả năng mở rộng
Nếu doanh nghiệp dự kiến tăng thêm máy móc hoặc mở rộng dây chuyền, khả năng mở rộng cũng nên được tính đến từ đầu.
Một phương án thiết kế tủ điện công nghiệp hợp lý có thể tạo thuận lợi hơn cho việc bổ sung thiết bị và nâng cấp hệ thống sau này.
Tủ Điện Đại Cường Phát – Tư Vấn Giải Pháp Tủ Điện Theo Nhu Cầu
Việc lựa chọn đúng loại tủ không chỉ phụ thuộc vào tên gọi mà còn liên quan đến chức năng, công suất, môi trường và đặc điểm vận hành của từng công trình.
Với định hướng phát triển website trong lĩnh vực tủ điện, Tủ Điện Đại Cường Phát cung cấp thông tin và giải pháp liên quan đến tủ điện công nghiệp, tủ phân phối, tủ điều khiển và các hệ thống tủ điện theo nhu cầu thực tế.
Đối với doanh nghiệp đang tìm hiểu Tủ điện gồm những loại nào?, việc xác định rõ mục đích sử dụng, thiết bị cần điều khiển, công suất phụ tải và vị trí lắp đặt sẽ giúp quá trình lựa chọn trở nên chính xác hơn.
